Transmisión universal
-

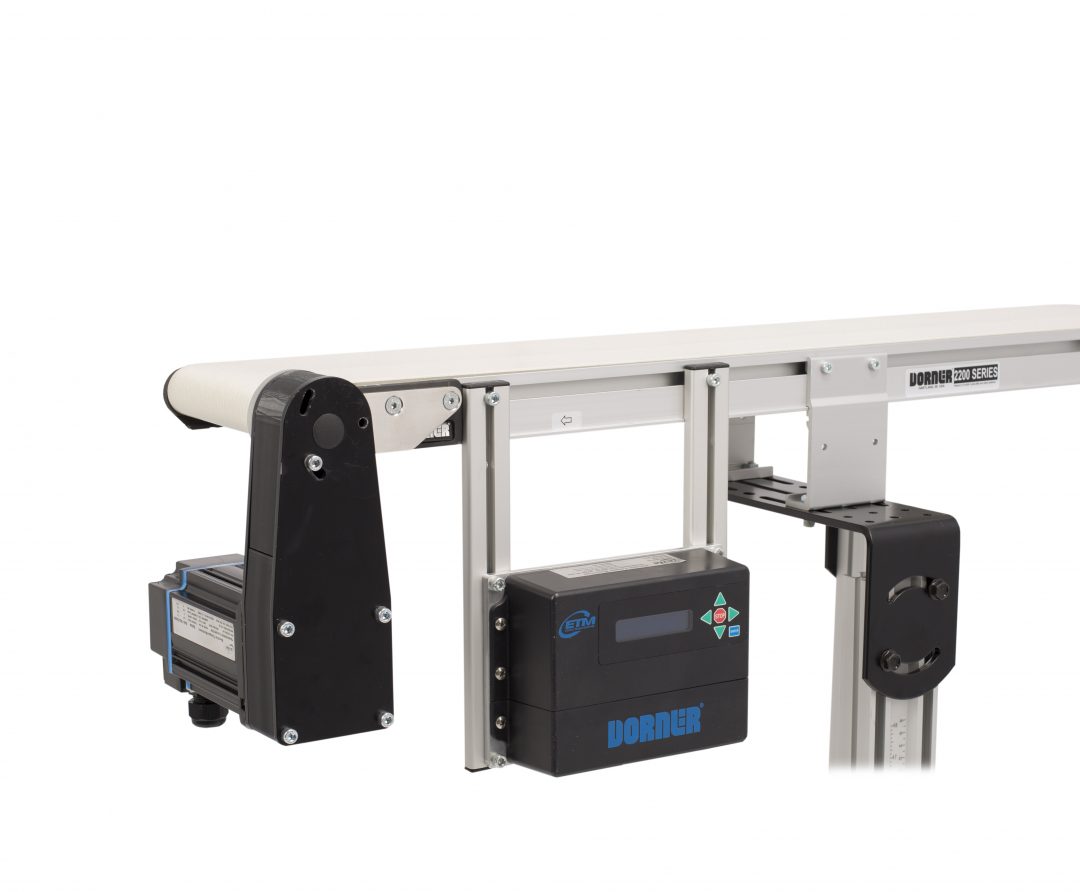

Posición interna de montaje inferior de transmisión universal -
-

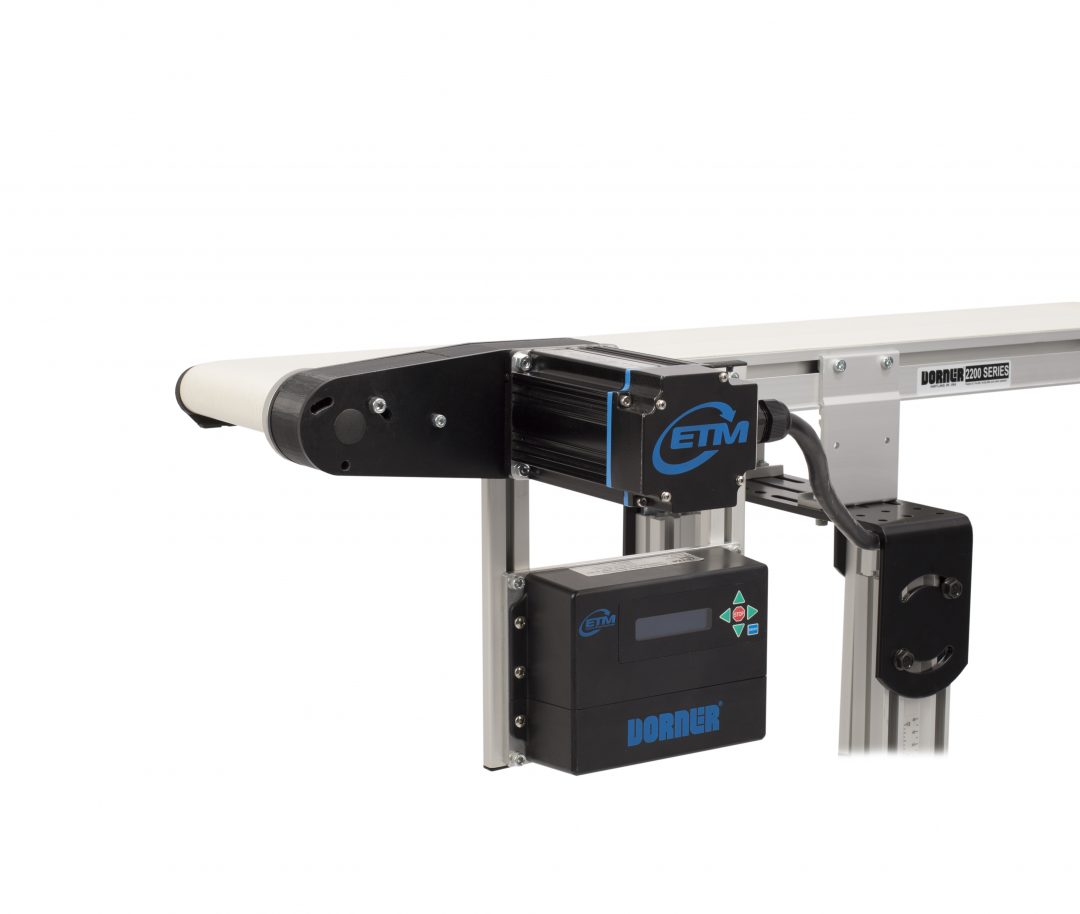

Posición externa de montaje lateral de transmisión universal
Contáctanos
Los especialistas en transportadores están listos para ayudarle a encontrar la solución correcta
Beneficios de la transmisión universal serie 2200:
Este avance en la tecnología de transmisión de transportadores proporciona un número de pieza único que cubre todas las posiciones de velocidad, carga y montaje. El paquete completo incluye motor, montaje de paquete y controlador. Compatible con todos los transportadores tipo End Drive serie 2200, incluyendo transportadores con bandas, de banda modular y de movimiento de precisión.
Características y beneficios:
- El motor con alta torsión a velocidad baja elimina la necesidad de una caja de engranajes
- Un número de pieza cubre todas las velocidades, cargas y posiciones de montaje
- Más pequeño, más liviano y funciona más frío que una combinación de caja de engranajes de motor convencional
- Configuración de ensamblaje más rápida con montaje de tres pernos y tensado de banda de transmisión simple
- Paquete de montaje de transmisión universal que tiene la capacidad de montaje en 21 posiciones distintas sin modificaciones, incluyendo la posición inferior, superior y lateral.
- Velocidad de banda = variable 5 a 230 ft/min (1,5 a 70,1 m/min)
¿Qué es la tecnología de motor de flujo cruzado?
- Motor de factor de forma pequeña que elimina la caja de engranajes
- Alta torsión a bajas velocidades
- Propiedades térmicas excelentes
- Energía menor y costos operativos
- Reducción de ruido
- Se desempeña bien bajo cargas del transportador relativamente consistentes
Paquete de montaje universal
- Incluye todo el equipo de montaje y combinación de transmisión /polea de 22 accionados y 32 transmisiones

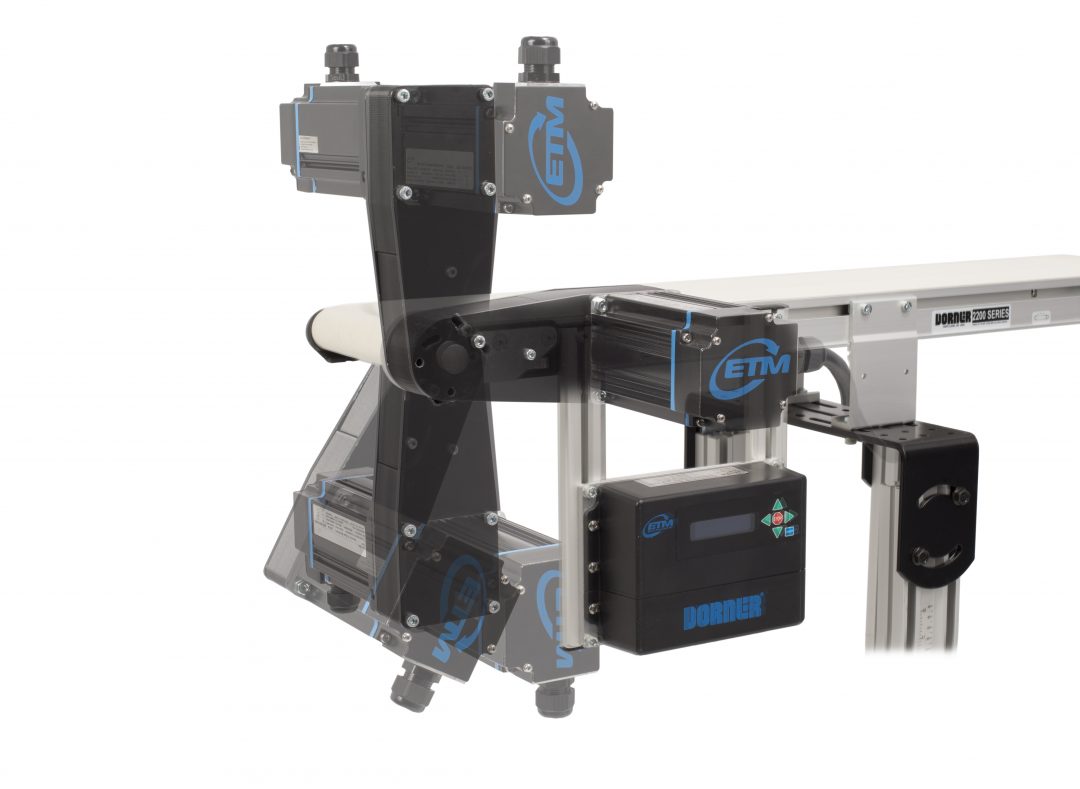

- Capacidad de montaje en 21 posiciones posibles, incluyendo las ubicaciones de montaje superior, inferior y lateral
- El motor puede estar en posición interna y externa
- Montaje de tres pernos, tensado de banda de transmisión simple y fijación de polea de cuña
Especificaciones del motor
- Tecnología de motor de flujo cruzado
- Proporciona torsión de salida constante de 10 a 300 rpm
- 300 vatios
- Totalmente encerrado, sin ventilación
- IP 54
- 89 % eficiente
- Cumple con CE
- Listado por UL
- Cumple con RoHS
Capacidad de carga:
- Hasta 80 lb para velocidades de banda a 150 ft/min
- Hasta 40 lb para velocidades de banda a 230 ft/min
Controlador de velocidad variable
-
- Recinto de Nema 1/IP 20
- Voltaje de entrada
- 115 V, monofásico, 60 Hz
- 200-240 V, monofásico o trifásico, 47 a 63 Hz
- Incluye teclado de membrana para arranque/parada y control de velocidad
- Menú de parámetro de multiconfiguración
- Capacidad de control I/O (Entrada/salida) discreto
- Incluye lectura digital para configuración de velocidad y parámetro
- Unidad monofásica y de 115 V, 1 que incluye cable de alimentación
- Unidades de 200-240 V, cableado de alimentación de entrada a cargo de terceros
- Cumple con CE (filtro EMI a cargo de terceros)
- Listado por UL
- Cumple con RoHS
