Profils et guidage FlexMove

Fixed Guide Assembly



Côté haut Aluminium 3 po

  • Côté haut en aluminium anodisé
  • Prolongement de 3,0 po au-dessus de la surface de la bande pour les convoyeurs de 65 mm, et 2,75 po au-dessus pour les convoyeurs de 105 et 150 mm.
  • Largeur d’ouverture du guide = largeur du cadre + 0,18 po
  • Guidage par pré-cintrage pour s’adapter à tous les angles


Rampe en aluminium de 1½ po de haut

  • Côté haut en aluminium anodisé
  • S’étend 1,5 po au-dessus de la surface de la bande pour les convoyeurs de 65 mm, et 1,25 po au-dessus pour les convoyeurs de 105 et 150 mm.
  • Largeur d’ouverture du guide = largeur du cadre + 0,18 po
  • Guidage par pré-cintrage pour s’adapter à tous les angles

Fixed Guide Rail Assembly














 Guide de palette (Un Côté)

  • Available in North America Only
  • Pallets available for FC Series Only
  • H can be lowered by 9.5 mm for pallet transfer




Adjustable Guide Assembly



Guide entièrement réglable et robuste

  • Rail en aluminium anodisé avec surface plate UHMW de 1 po
  • La hauteur de guidage est réglable jusqu’à 4 po au-dessus de la surface de la bande.
  • La largeur de surface UHMW est réglable de 1 po à l’intérieur et de 1 po à l’extérieur du bord du convoyeur de chaque côté.
  • Largeur hors tout jusqu’à l’extérieur des supports = largeur du cadre + 8 po (203 mm)
  • Equipé d’un rail de support flexible pour le support d’angle
  • La face UHMW est continue autour des lignes droites et courbes, sans coutures.

Guide entièrement ajustable sans outil et robuste

  • Equipé de poignées sans outil aux points de réglage
  • Rail en aluminium anodisé avec surface plate UHMW de 1 po
  • La hauteur de guidage est réglable jusqu’à 4 po au-dessus de la surface de la bande.
  • La largeur de face UHMW est réglable à 1 po à l’intérieur et 1 po à l’extérieur du bord du convoyeur par côté.
  • Largeur hors tout jusqu’à l’extérieur des supports = largeur du cadre + 8 po (203 mm)
  • Equipé d’un rail de support flexible pour le support d’angle
  • La face UHMW est continue autour des lignes droites et courbes, sans coutures.

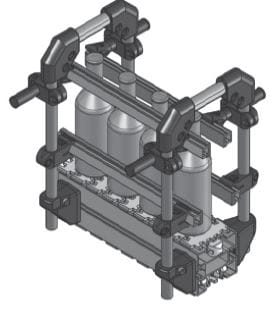

Bottling Guide Rail Assembly

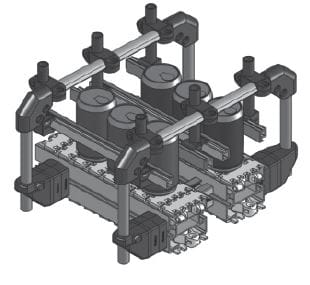

Double Track Guide Rail Assembly

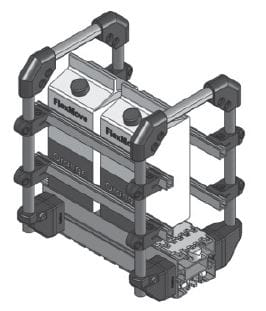

Duo-Layer Guide Rail Assembly




















Width & Height Adjustable Guide Rail Assembly
















Pallet Assembly Line Guide Rail














Small Box Guide Rail Assembly

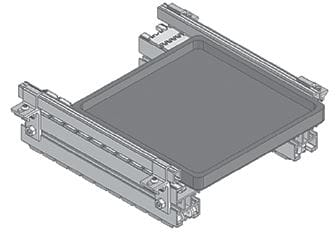

Twin Track Pallet Guide Rail Assembly















And many more!
