Plaque de transfert à rouleaux
- 4,5 po à 12 po de largeur
- Inclut des rouleaux de 11 mm (0,43 po) montés dans la plaque de transfert.
- Fixation réglable pour ajuster le transfert des petites pièces.
- Tous les supports et fixations sont en acier inoxydable.

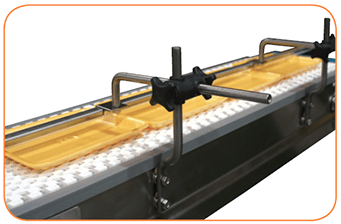

Guide suspendu
- Pour le maintien de la pièce ou la fermeture du couvercle
- Hauteur et position réglables sur toute la largeur
- Guide UHMW à nez rond avec support en acier inoxydable
- Longueurs : 3 à 10 pi par incréments de 1 pi.
- Supports horizontaux fournis tous les 2 pi de longueur
- Disponible en version standard avec ou sans outil.
- Tous les supports et fixations sont en acier inoxydable.
- Ne comprend pas le poteau de montage vertical. À utiliser avec des profilés 13 à 18 ou un ensemble de guide supérieur.

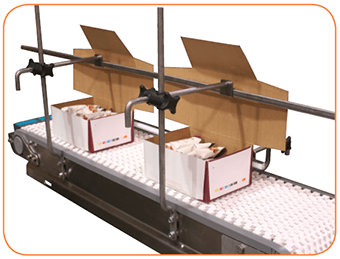

Guide supérieur
- Utilisé pour le guidage de couvercles et/ou de pièces hautes
- Guide UHMW à nez rond avec support en acier inoxydable
- Equipé avec ou sans support de hauteur réglable en hauteur
- Longueur : 3 à 10 pi par incréments de 1 pi.
- (2) options de réglage de largeur (poteau standard 5 po, poteau 10 po)
- Supports fournis tous les 2 pi de longueur
- Disponible en version standard avec ou sans outil.
- Tous les supports et fixations sont en acier inoxydable.

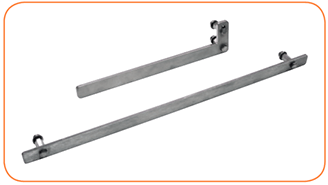

Barre de montage des accessoires
- Utilisé pour le montage d’appareils réglables tels que cellules photoélectriques et capteurs
- Utilisé avec le système de rainure pour clé Dorner (profilés 13, 14 et 50)
- Peut être monté directement sur le cadre ou en combinaison avec des supports de guidage
- 2 Versions :
- Barre de 3 pi utilisée pour le montage à un schéma de trous de 24 po dans les cadres.
- Forme en L de 1 pi utilisée pour le montage à l’extrémité.
- Compatible avec les blocs Value Guide (VG-021-02)
- Tous les supports et fixations sont en acier inoxydable.

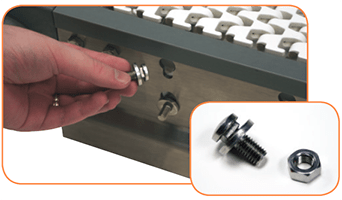

Boulon de fixation des accessoires M8
- Quincaillerie de montage en acier inoxydable
- Goujon de montage mâle M8-1.25
- Utilisé avec le système de rainure de clavette Dorner (profils 13, 14 et 50)
- Élimine le besoin d’accéder à l’intérieur du cadre
- Paquet de 10 pièces
- Inclut l’écrou M8
Pièce n° 735M8-10 Boulon de fixation des accessoires M8 avec écrou (paquet de 10 pièces).
Cellule photoélectrique et supports de montage pour réflecteur
- Compatible avec la barre de montage des accessoires
- Montage de capteurs ou de cellule photoélectrique standard de 18 mm ou de 18 mm sur le canon ou le nez
- Fixer le support ou les accessoires sans modification du cadre
- Réglable sur toute la longueur de la barre de montage
- Positionnement réglable en hauteur et en angle
- Toutes les vis de réglage situées à l’extérieur de la zone alimentaire
- (3) Types de cellule photoélectrique :
- La poutre traversante comprend (2) supports
- Le réflecteur comprend (1) un support pour les cellules photoélectriques et (1) un monticule réflecteur (réflecteur inclus).
- Le convergent comprend (1) support pour cellule photoélectrique
- Style de barre de montage des accessoires : (3) Versions de montage :
- Vers le poteau fixe (le poteau de montage non inclus)
- Vers le poteau fixe (le poteau de montage inclus)
- Vers la barre de montage des accessoires (bloc de guidage des valeurs
- et poteau réglable inclus)
Récipients de récupération
- Largeurs : 6 po (152 mm) à 60 po (1 524 mm) disponibles par incréments de 2 po.
- Longueurs : 24 po (610 mm) à 999 po (25 375 mm) disponibles en incréments de 1 po, longueur maximum 118 po (2 997 mm).
- Crochet sans outil pour un démontage et un nettoyage rapides
- Fournit une fenêtre 22 po pour l’accès au nettoyage sans enlèvement.
- Toutes les moules sont équipées d’une lèvre de confinement 11 po sur tous les côtés.
- Contactez l’usine pour obtenir des options supplémentaires
