Convoyeurs AquaPruf 7400

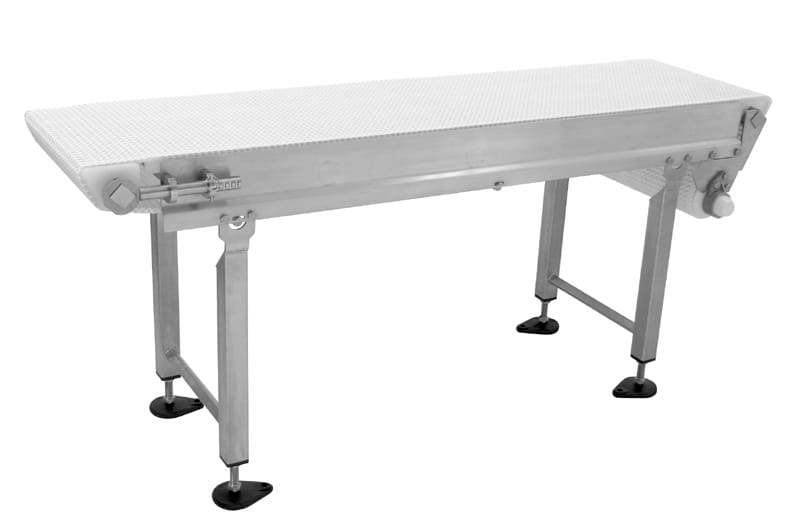

  • Modèles rectilignes, courbes et en Z disponibles.

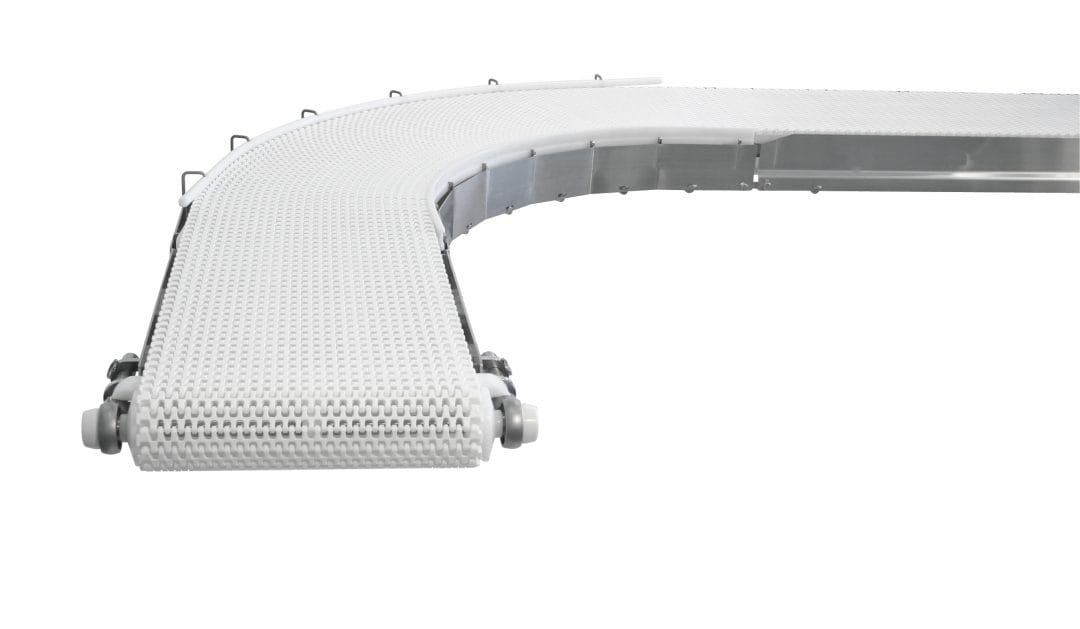

  • Les convoyeurs courbés peuvent avoir jusqu’à 2 courbes de 15º à 180º (avec jusqu’à 240º au total).

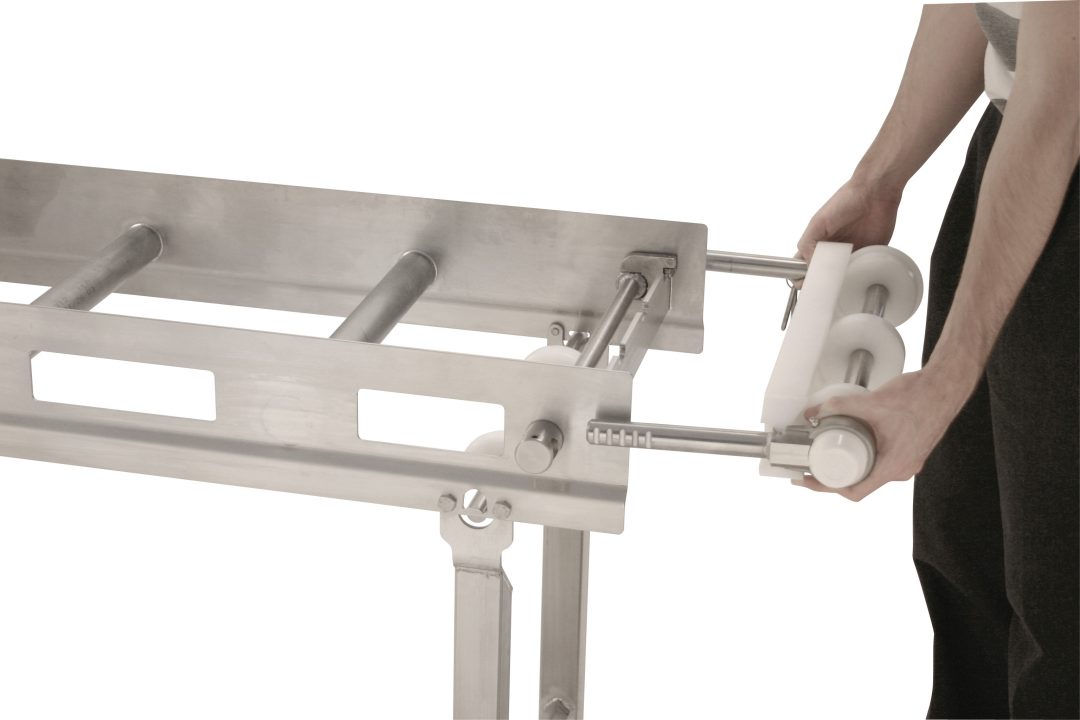

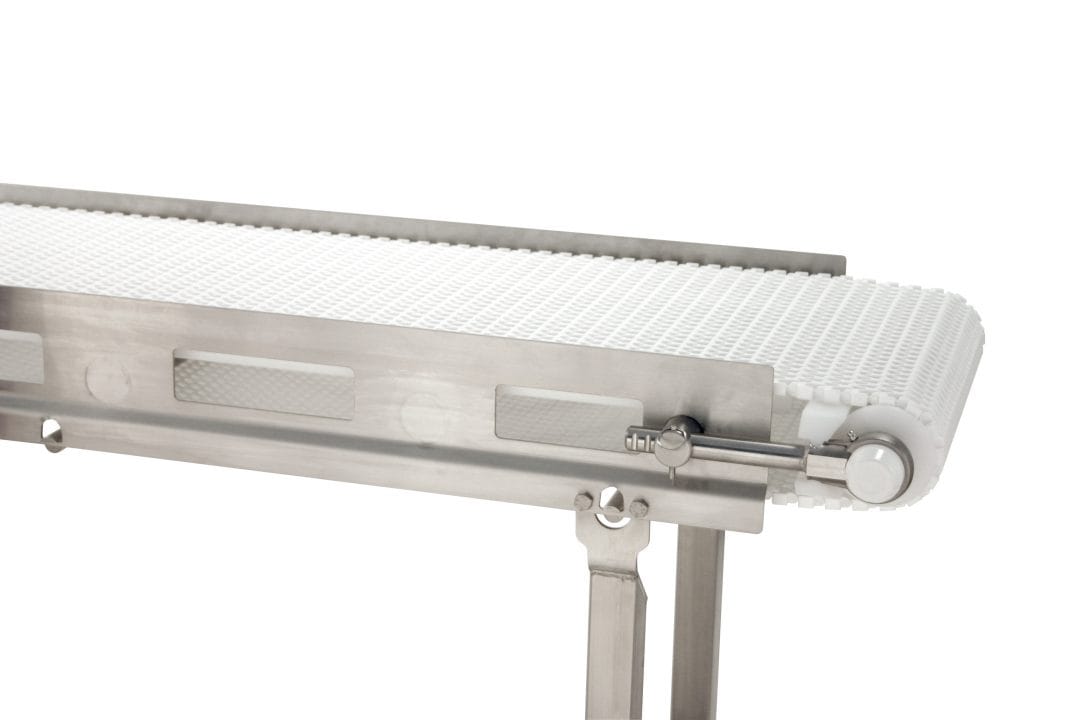

  • La queue relevable sans outils permet de libérer rapidement la tension de la courroie et facilite l’accès pour le nettoyage.
  • Le cadre AquaPruf est conçu sans surfaces horizontales pour un nettoyage optimal.

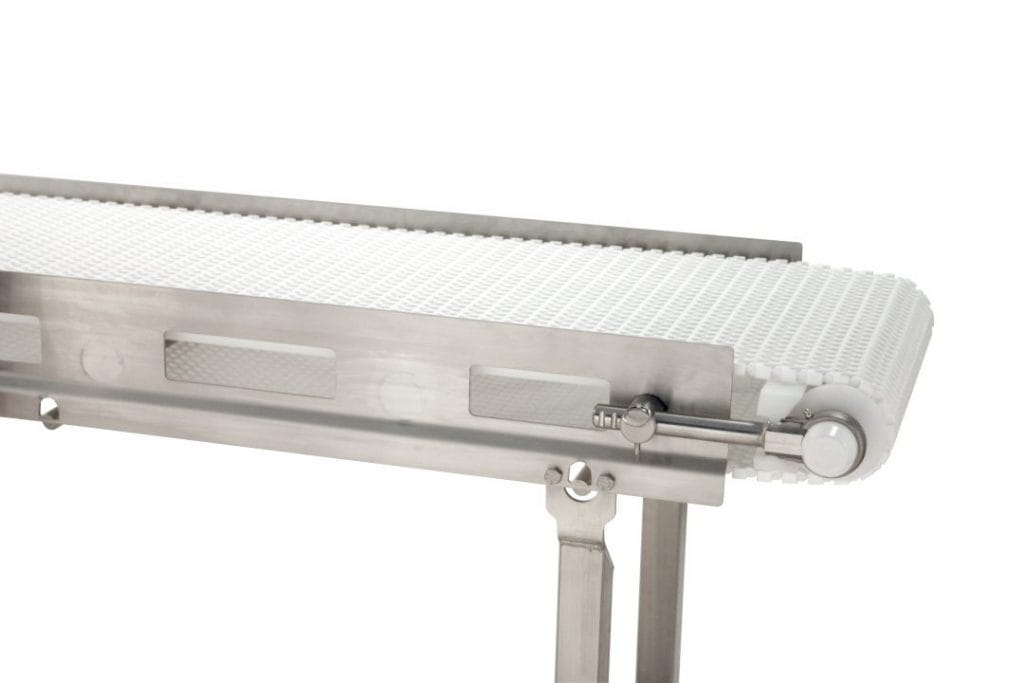

  • Découpes de cadre en option pour un accès continu à l’intérieur du convoyeur.

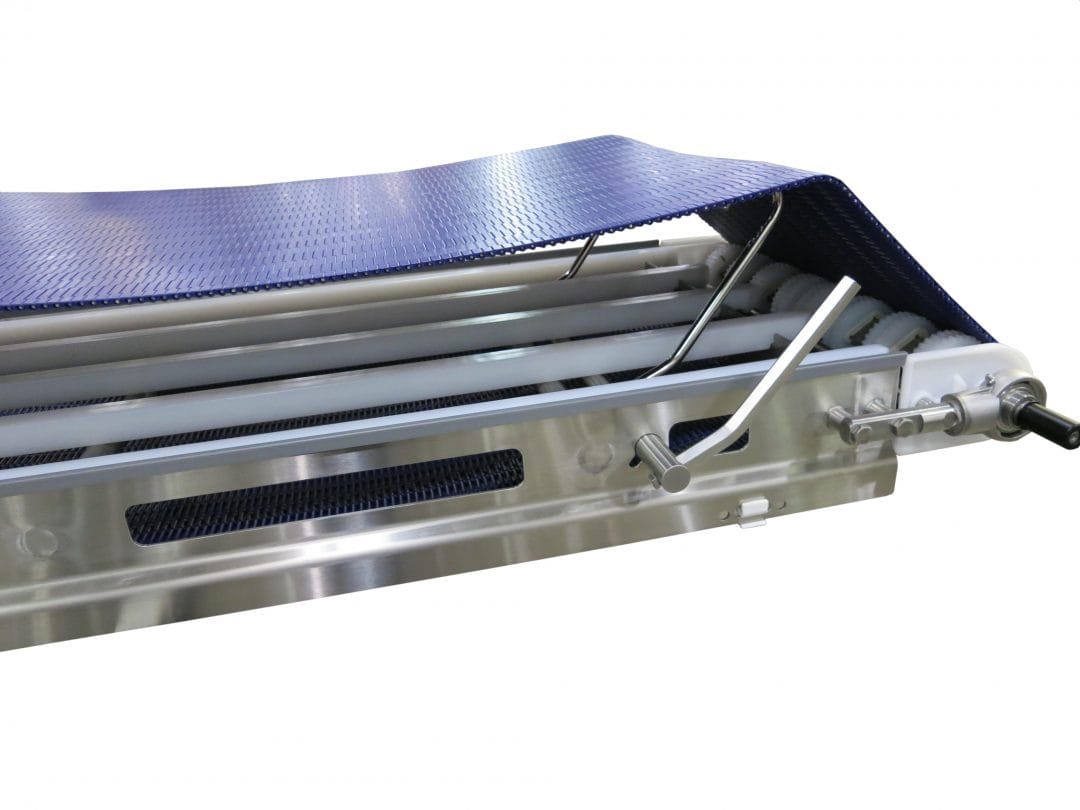

  • Les élévateurs de courroie en option permettent un nettoyage facile sur les convoyeurs larges ou longs.

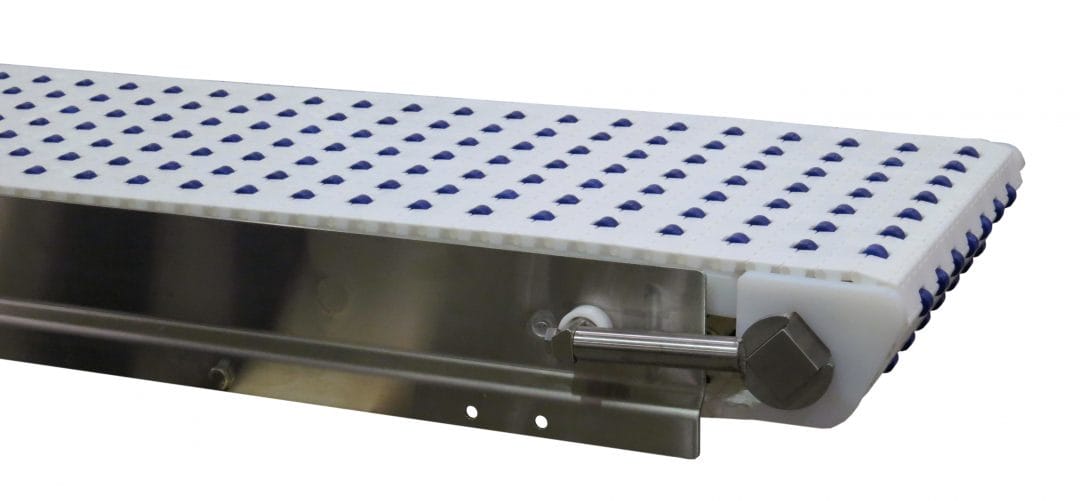

  • La poulie de renvoi de la barre de transfert en option tient compte des transferts étroits (illustrée ici avec une courroie à partie supérieure roulante).
  • AquaPruf - BISSC Certified
Contact Us
Conveyor specialists are ready to help you find the right solution

Avantages du convoyeur AquaPruf 7400:

  • Le cadre est conçu sans surfaces horizontales pour un nettoyage optimal. Les convoyeurs de plus de 3 m (10 pi) de long sont constitués de plusieurs sections qui sont boulonnées ensemble.
  • Les roulements sont montés dans un boîtier en acier inoxydable moulé pour une performance maximale dans les environnements de nettoyage.
  • Les bandes d’usure solides en UHMW peuvent être retirées du cadre sans outils pour réduire le temps de nettoyage.
  • La poulie relevable sans outils permet de soulever facilement l’extrémité du convoyeur afin d’accéder rapidement à l’intérieur pour le nettoyage.
  • Le convoyeur est conçu pour résister à des solutions de nettoyage à haute pression (100 à 1 500 psi) et à des produits chlorés.
  • Les supports de courroie de retour sont des blocs coulissants en plastique segmentés et sont faciles à retirer sans outils pour un nettoyage efficace.
  • Les pignons d’entraînement sont situés sur un arbre carré en acier inoxydable de 38 mm (1,5 po) sans fixations pour améliorer l’entraînement et faciliter le nettoyage
  • Des découpes de cadre (en option) sont disponibles pour permettre de pulvériser l’intérieur du convoyeur sans soulever la courroie.
  • Les extrémités de renvoi de la barre de transfert (en option) sont constituées d’une barre UHMW usinée pour permettre le transfert d’éléments de 38 mm (1,5 po) de diamètre.
  • La configuration de l’entraînement de la barre de transfert (en option) permet d’utiliser le transfert à chaque extrémité du convoyeur pour les transferts de produits de petite taille.
  • Les élévateurs (en option) élèvent la courroie des bandes d’usure grâce à un simple levier externe pour un accès rapide et un nettoyage efficace.

Remarque : L’utilisateur final est responsable d’utiliser le convoyeur correctement, de le nettoyer et de l’assainir.

Si nécessaire, Dorner peut passiver les convoyeurs ou fournir la plupart des matériaux en acier inoxydable 316 ou 316 L.

Caractéristiques

  • Charge : 90 kg/m² (20 livres/pi²) de courroie
  • Largeur de bande : 152 à 1 524 mm (6 à 60 po)
  • Longueur : 915 à 25 374 mm (36 à 999 po)
  • Vitesse de la bande : 67 m/min (233 pi/min) maximum
  • La bande d’usure est fabriquée en UHMW
  • Cadre continu en acier inoxydable 304 soudé au TIG
  • Convoyeurs en acier inoxydable qui réduisent les pertes de produit

  • Poli au n° 4 sur toutes les surfaces extérieures
  • Le roulement est construit en acier inoxydable 400
  • Le lubrifiant de roulement est le lubrifiant FDA de type H1
  • Composants de courroie et de matières plastiques approuvés par la FDA
