Types de bandes transporteuses

Bandes de livraison rapide


Type de bande: 01 Accumulation FDABelt Type: 01 FDA Accumulation
Matériau de la surface : Uréthane
Matériau de la carcasse: Polyester
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Emballage, nettoyage de la pièce et inspection


Type de bande: 02 Usage général FDA Belt Type: 02 FDA General Purpose
Matériau de la surface: Uréthane
Matériau de la carcasse: Polyester
Max. Température de la pièce: 100˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Offre de bandes la plus polyvalente


Type de bande: 03 Haute friction FDABelt Type: 03 FDA High Friction
Matériau de la surface: Uréthane
Matériau de la carcasse: Polyester
Max. Température de la pièce: 80˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Emballage, nettoyage de la pièce et inspection


Type de bande: 05 AccumulationBelt Type: 05 Accumulation
Matériau de la surface: Uréthane
Matériau de la carcasse: Polyester
Max. Température de la pièce: 100˚C
Coefficient de frottement: Très faible
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Accumulation de produits


Type de bande: 06 Conducteur électrique Belt Type: 06 Electrically Conductive
Matériau de la surface: Uréthane
Matériau de la carcasse: Polyester
Max. Température de la pièce: 80˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Non
Anti Statique: Oui
Conducteur statique: Oui
Résistance chimique: Médiocre
Application: Manipulation des composants électroniques


Type de bande: 08 Frottement élevéBelt Type: 08 High Friction
Matériau de la surface: PVC
Matériau de la carcasse: Polyester
Max. Température de la pièce: 70˚C
Coefficient de frottement: Très élevé
Approuvé par la FDA: Non
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Médiocre
Application: Pour pentes jusqu’à 35˚ en fonction de la poussière, des fluides et du matériau de la pièce

Ceintures spécifiques à l’application


Type de bande: 19 Barre de nez à coefficient de frottement élevéBelt Type: 54 FDA Sealed Edge
Matériau de la surface: Uréthane
Matériau de la carcasse: Polyester
Anti Statique: Oui
Conducteur statique: Non
Max. Température de la pièce: 100˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Très faible transfert de produit, compatible avec la barre de nez


Belt Type: 50 Heat Resistant

Type de bande: 50 Résistant à la chaleur
Matériau de la surface: Silicone
Guidé en V: N
Max. Température de la pièce: 180˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Non
Résistance chimique: Excellente
Application: Manipulation des composants électroniques


Type de bande: 53 Accumulation transparente à pli uniqueBelt Type: 53 Single Ply Transparent Accumulation
Translucide / Barre de nez / Accumulation, très mince .02 po
Matériau de la surface: Uréthane
Max. Température de la pièce: 100˚C
Coefficient de frottement: Très faible
Approuvé par la FDA: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Inspection rétroéclairée et très petit transfert de produit


Type de bande: 54 bord scellé FDABelt Type: 54 FDA Sealed Edge
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Emballage, salle blanche, inspection


Type de bande: 55 bord scellé FDABelt Type: 55 FDA Sealed Edge
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Emballage, salle blanche, inspection


Type de bande: 56 Résistant aux coupuresBelt Type: 56 Cut Resistant
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Non
Résistance chimique: Excellente
Application: Libération de produits huileux, estampage de métal, texture à alvéoles


Type de bande: 57 Résistant aux coupuresBelt Type: 57 Cut Resistant
Matériau de la surface: Nitrile
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Non
Résistance chimique: Médiocre
Application: Texture feutrée « pelucheuse », estampage à sec de métal, verre et céramique


Type de bande: 58 Résistant aux coupuresBelt Type: 58 Cut Resistant
Haute résistance aux produits chimiques
Matériau de la surface: Uréthane
Guidé en V: Non
Max. Température de la pièce: 90˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Non
Résistance chimique: Très bon
Application: Surface réticulée, couleur or


Type de bande: 59 Contraste des couleurs Belt Type: 59 Color Contrasting
Matériau de la surface: PVC
Guidé en V: Oui
Max. Température de la pièce: 70˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Non
Résistance chimique: Médiocre
Application: Noir mat coloré, cache l’excès de pulvérisation du jet d’encre


Type de bande: 60 Contraste des couleursBelt Type: 60 Color Contrasting
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Vert Mat Couleur


Type de bande: 61 Contraste des couleursBelt Type: 61 Color Contrasting
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Bleu mat Couleur


Type de bande: 63 Conducteur électriqueBelt Type: 63 Electrically Conductive
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Non
Résistance chimique: Médiocre
Application: Conductivité statique, Manipulation électronique


Type de bande: 64 Frottement élevéBelt Type: 64 High Friction
Texture de préhension
Matériau de la surface: PVC
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Très élevé
Approuvé par la FDA: Non
Résistance chimique: Médiocre
Application: Couleur vert foncé, surface supérieure rugueuse, amortissement du produit, applications inclinées/déclinées


Type de bande: 66 Résistant aux produits chimiquesBelt Type: 66 Chemical Resistant
Matériau de la surface: Polyester
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Oui
Résistance chimique: Très bon
Application: Applications d’emboutissage résistant aux coupures et à l’emboutissage des métaux


Type de bande: 67 Faible coefficient de frottement à taquetsBelt Type: 67 Low Friction Cleated
Matériau de la surface: Polyester
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Applications inclinées/déclinées, regroupement et séparation de produits


Type de bande: 68 Encapsulé FDABelt Type: 68 FDA Encased
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Enveloppe d’uréthane pour une protection sanitaire accrue


Type de bande: 69 Encapsulé FDABelt Type: 69 FDA Encased
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Enveloppe d’uréthane pour une protection sanitaire accrue


Type de bande: 71 libération élevée FDA Belt 71: FDA High Release
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Résistance chimique: Excellente
Application: Libère facilement la pâte crue ou le produit alimentaire en bâtonnets


Type de bande: 72 Barre de nezBelt 72: Low Friction
Matériau de la surface: Uréthane
Max. Température de la pièce: 100˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: 16 mm Barre de nez, frottement moyen


Belt 73: Nosebar Belt Type de bande: 73 Ceinture de muserolle à faible friction
Matériau de la surface: Uréthane
Max. Température de la pièce: 100˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: 8 mm Barre avant à faible frottement


Type de bande: 75 Uréthane noirBelt 75: Black Urethane
Matériau de la surface: Uréthane noir
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Faible
Approuvé par la FDA: Non
Résistance chimique: Excellente


Type de bande: 76 Ceinture de muserolle noireBelt 75: Black Urethane
Matériau de la surface: Uréthane
Guidé en V: Oui
Max. Température de la pièce: 80˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Non
Résistance chimique: Excellente
Application: Couleur noir, 8 mm barre de nez


Type de bande: 77 Vert à haut frottement, Types de bandes transporteuses
Matériau de la surface: Uréthane
Max. Température de la pièce: 100˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Non
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Excellente
Application: Couleur verte, haut frottement, rainuré


Type de bande: 78 Résistant aux produits chimiquesBelt Type: 78 Chemical Resistant
Matériau de la surface: Polyoléfine
Max. Température de la pièce: 60˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Anti Statique: Non
Conducteur statique: Non
Résistance chimique: Très bon
Application: Résistant aux produits chimiques, de qualité alimentaire


Type de bande: 79 Résistant aux produits chimiquesBelt Type: 79 Chemical Resistant
Matériau de la surface: Polyoléfine
Max. Température de la pièce: 60˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Oui
Anti Statique: Oui
Conducteur statique: Non
Résistance chimique: Très bon
Application: Résistant aux produits chimiques, de qualité alimentaire


Type de bande: 80 Silicone à haut coefficient de frictionBelt Type: 80 High Friction
Matériau de la surface: Silicone
Max. Température de la pièce: 80˚C
Coefficient de frottement: Élevé
Approuvé par la FDA: Oui
Anti Statique: Non
Conducteur statique: Non
Résistance chimique: Excellente
Application: Matériau silicone à friction élevée


Type de bande: 81 Frottement moyen/faible
Belt Type: 81 Low/Medium FrictionMatériau de la surface: Silicone
Max. Température de la pièce: 100˚C
Coefficient de frottement: Moyenne
Approuvé par la FDA: Oui
Anti Statique: Non
Conducteur statique: Non
Résistance chimique: Excellente
Application: Matériau silicone, frottement faible à moyen

Jonction de bande


Dent de scieBelting Type: Finger Splice

Toutes les bandes sont livrées avec des jonctions thermoformées standard. Ces jonctions assurent la continuité de la bande et sont presque indétectables. Les méthodes de jonctionnement varient selon le type de bande. Consulter l’usine pour plus de détails.








Clipper en plastique*Belting Type: Plastic Clipper

Un clipper en plastique optionnel peut être utilisé pour le retrait rapide des bandes, ou lorsque les convoyeurs sont installés dans des espaces exigus. Le Clipper ne dépasse pas de la surface de la bande.










Clipper en métal*

Belting Type: Metal Clipper

Un clipper en métal optionnel peut être utilisé pour la dépose rapide des bandes, ou lorsque les convoyeurs sont installés dans des espaces exigus.












*Voir les tableaux de compatibilité. Ne pas utiliser avec les séries 2200 Nose Bar Transfer ou 2200 Series avec option essuie-glace de fond.
Les pinces coupantes en plastique et en métal sont légèrement plus épaisses que la bande de base. Contactez l’usine pour plus de détails.

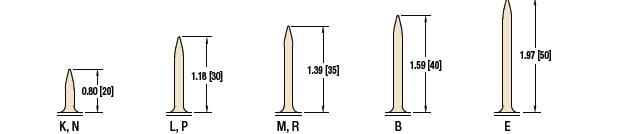

Types de taquets

, Types de bandes transporteuses









* Espacement maximal des tasseaux de 508 mm pour les convoyeurs de 457 mm et plus avec des longueurs supérieures à 2134 mm
** Les convoyeurs de 457 mm et plus larges ont une longueur maximale de 2134 mm.

Matériau de la bande de base : Uréthane de 1,4 mm d’épaisseur, haute friction, approuvé par la FDA,  80˚C température maximale de la pièce.
Voir la Specialty Belt 67 pour le matériau de base à faible frottement de la bande.
Remarque : L’espacement minimal des taquets est d’environ 50 mm. Consulter l’usine.

Espacement des taquets

Se reporter aux formules ci-dessous.
Utiliser la formule 1 pour déterminer le nombre approximatif de taquets requis en fonction de l’espacement souhaité des taquets. Puisqu’un taquet partiel ne peut pas être utilisé, arrondir le nombre de taquets vers le haut ou vers le bas.
Utiliser la formule 2 pour obtenir la référence de l’espace des taquets pour le numéro de pièce du convoyeur.

Formule 1
Nombre de tasseaux = [(Longueur du convoyeur en pieds x 24) + 3.11] / [Espacement souhaité des tasseaux en pouces (x)].

Formule 2

Référence de l’espace des taquets (x) = [(Longueur du convoyeur en pieds x 24) + 3.11] / Nombre de taquets en Formule 1
