AM-C Bochttransporteur


De AM-C bandtransporteur met bocht en modulaire kunststof kettingband is de ideale oplossing voor het transporteren van goederen door een bocht, zonder dat hun positie op de band wijzigt. Bovendien is de AM-C op maat te fabriceren voor alle hoekentussen 15º en 180º.

Het ontwerp onderscheidt zicht door zijn slanke profiel. De kleine binnenstraal zorgt ervoor dat hij ook gebruikt kan worden in kleine ruimtes. Het frame is amper 18 mm breder dan de ketting en 44 mm breder ter hoogte van de geleide rollen. Het frame is inclusief ketting slechts 95 mm hoog.

De AM-C kan in 6 tot 8 dagen worden geproduceerd en is beschikbaar in breedtes tussen 147 en 607 mm.

De modulaire kunststof kettingband kan eenvoudig worden gereinigd en biedt een grote weerstand tegen slijtage. Bij een incident kan een defecte schakel gemakkelijk en snel worden vervangen.

Om een gelijkmatige loop van de kettingband te verkrijgen, moet er voor en na de bocht altijd een recht deel van minimaal 500 mm worden gebruikt. Uiteraard kan men ook langere rechte delen gebruiken.

Dankzij de vele accessoires in het assortiment van GEPPERT, is de AM-C bandtransporteur gemakkelijk aan specifieke eisen aan te passen.

Het dubbele aluminium steunpotensysteemis het meest geschikt voor de AM-C, zoals te zien is op deze pagina. Deze ondersteuningis in hoogte verstelbaar. Het benodigde aantal steunpoten is afhankelijk van de totale lengte van het systeem.

Technische specificaties en toebehoren

Bandbreedten:
147, 301, 454 and 607 mm. Tussenliggende lengtes op aanvraag.

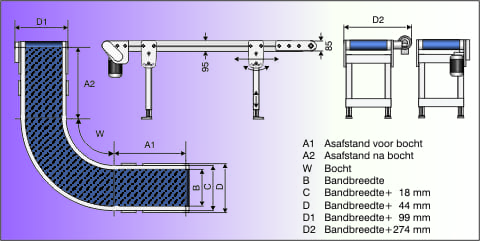

Asafstanden A1 and A2:
500 tot 6.000 mm elk. Alle tussenliggende mogelijk.

Binnenradius bij breedte:
350 mm bij 147 mm, 700 mm bij 301 mm, 1050 mm bij 454 mm en 1400 mm bij 607 mm.

Bochten:
van 15 tot 180°. Alle tussenliggende bochten mogelijk.

Aandrijving met constante snelheid:
V = circa 5,6 / 10,4 / 15,6 / 20,8 / 31,2 of 44,6 m/min.
Andere snelheden op aanvraag.
Aansluiting voor 220/240 – 380/415 V, 50 Hz. Beschermingsklasse IP 54.
Deze motor kan samen met een motor beveiligingsschakelaar met noodstop worden geleverd.
De aansluitkabel is 2 meter lang, heeft en CEE stekker en heeft een IP54 bescherming

Aandrijving met variabele snelheid:
v = circa 2,2-7,8 / 4,2-14,6 / 6,2-21,8 / 8,3-29,1 / 12,5-43,7 of 17,8-62,4 m/min.
Andere snelheden op aanvraag.
De motor wordt geleverd met een frequentieregelaar dat geschikt is voor een
voedingsspanning van 240 VAC 50 HZ en heeft een IP 65 bescherming. De frequentieregelaar
heeft een digitale motor beveiliging.

Motor posities:
Trekkend onder de band of aan de zijkant, links of rechts.

Totale bandbelasting:
Standaard tot 50 kg. Hogere belastingen op aanvraag.
