EM-K-W Knik bandtransporteur
De EM-K-W is een zeer robuuste knikbandtransporteur. Zijn roestvrijstalen frame heeft een hoogte van 95mm en is gemaakt van een gesloten rvs-profiel.
De bandtransporteur EM-K-W is standaard uitgerust met een kettingband met steunlatten van kunststof modules en meelopende zijplaten. Op de toevoerplaats is een trechter inclusief terugvalklep aangebracht.
De zijplaten kunnen een hoogte van 1, 2 of 3 inch hebben. De lengte van het horizontale en het stijgende deel kan aan de desbetreffende specifieke toepassing worden aangepast. In totaal dient een lengte van 4 meter echter niet te worden overschreden. De hellingshoek van de EM-K-W is vanaf de grond instelbaar in stappen van 5° tussen 20° en 70°.
De steunlatten op de kettingband kunnen 1, 2 of 3 inch hoog zijn en de onderlinge afstand op de band kan vrij worden gekozen in stappen van 1 inch. De modulaire kunststofkettingbanden van de EM-K-W zijn goedgekeurd door de FDA en gemakkelijk schoon te maken. Ze zijn zeer sterk en tijdens het onderhoud kunnen afzonderlijke schakels eenvoudig worden vervangen.
Het horizontale deel is standaard voorzien van wieltjes ter ondersteuning, zodat de bandtransporteur gemakkelijk kan worden verplaatst. In het hellende deel kan, zoals hierboven afgebeeld, een dubbele staander worden aangebracht. Er kan echter ook een mobiele kolomstaander in H-vorm worden toegepast, zoals afgebeeld.
Technische specificaties en toebehoren
Nuttige bandbreedtes (tussen de zijplaten) / totale bandbreedtes:
136/228 mm, 212/304 mm, 288/380 mm, 364/456 mm, 440/532 mm, of 516/608 mm.

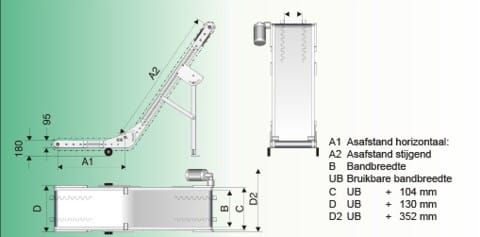

Asafstand A1 horizontaal: 500 tot 3500 mm. Alle tussenlengtes zijn mogelijk.
Asafstand A2 stijgend: 500 tot 3500 mm. Alle tussenlengtes zijn mogelijk.
Totale lengte A1 + A2: maximaal 4000 mm.
Aandrijving bij constante bandsnelheid:
v = ca. 5,6 / 10,4 / 15,6 / 20,8 / 31,2 of 44,6 m/min. Andere bandsnelheden op aanvraag.
Aansluiting voor 220/240 – 380/415 V, 50 Hz. Veiligheidsklasse IP 54.
Deze aandrijving kan stekkerklaar worden geleverd met een motorveiligheidsschakelaar incl.
noodstop en een 2 meter lang netsnoer met CEE-stekker. Veiligheidsklasse IP 54.
Aandrijving met traploze regeling van de bandsnelheid:
v = ca. 2,2-7,8 / 4,2-14,6 / 6,2-21,8 / 8,3-29,1 / 12,5-43,7 of 17,8-62,4 m/min.
Andere bandsnelheden op aanvraag.
De band wordt geleverd met een aangesloten digitale frequentieregelaar, stekkerklaar voor 230
V, 50 Hz. Veiligheidsklasse IP 65.
Motorreductorplaatsing: De motorreductor kan aan de zijkant trekkend, links of rechts worden
geplaatst. Deze kan in stappen van 90° worden gedraaid.
Totale bandbelasting: Standaard 30 kg. Hogere gewichten na overleg mogelijk.
