GAL-60-K Knik Bandtransporteur


De bandtransporteur GAL-60-K kan dankzij het compacte formaat overal gebruikt worden waar een knik in de bandtransporteur nodig is.

Deze solide bandtransporteur is speciaal geschikt voor de iets grotere objecten, dankzij een band met steunlatten en vaste geleiderails.

De GAL-60-K bandtransporteur heeft een 60 mm hoog TorsioDur-frame met grote torsiestijfheid.

De lengte van het horizontale en het hellende deel kan naar behoefte worden aangepast voor diverse toepassingen. De totale lengte mag echter niet meer dan 4 meter bedragen.

De hellingshoek van het hellende deel is traploos verstelbaar tussen 40º en 60º gemeten vanaf de grond.

In de zijdelingse groeven van het frame bevinden zich verschuifbare blokken met M8 schroefdraad voor de bevestiging van verscheidene accessoires.

De hoogte van de steunlatten van de band en hun onderlinge afstand kunnen worden aangepast aan de verschillende toepassingen en situaties. De geleiderails hebben een standaardhoogte van 40 mm, maar ze zijn ook in andere maten leverbaar.

Voor het veilig overzetten van de goederen op de band is de GAL-60-K standaard voorzien van een opvangtrechter met terugkeerklep, gemaakt van hetzelfde materiaal als de band.

Het horizontale deel van de bandtransporteur is voorzien van wieltjes, waardoor hij eenvoudig te verplaatsen is. Het hellende deel is voorzien van een dubbele ondersteuning, zoals te zien is op de bovenstaande foto. Er kan ook worden gekozen voor een

H-vormig onderstel op wieltjes met veiligheidsrem.

Technische specificaties en toebehoren

Bruikbare bandbreedten: 100, 150, 200, 250, 300, 350, 400, 450 of 500 mm.

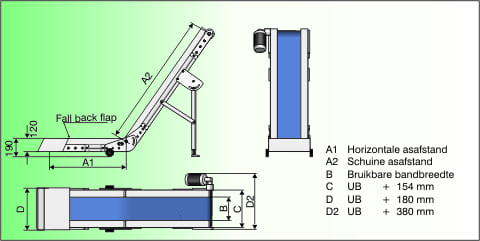

Horizontale asafstand, A1: 500 tot 3.500 mm. Alle tussenliggende lengtes mogelijk.

Schuine asafstand, A2: 500 tot 3.500 mm. Alle tussenliggende lengtes mogelijk.

Totale lengte A1 + A2: niet meer dan 4.000 mm.

Aandrijving met constante snelheid:
v = circa 4,6 / 8,5 / 12,8 / 17,1 / 25,6 of 36,6 m/min.
Andere snelheden op aanvraag.
Aansluiting voor 220/240 – 380/415 V, 50 Hz. Beschermingsklasse IP 54.
Deze motor kan samen met een motor beveiligingsschakelaar met noodstop worden geleverd. De aansluitkabel is 2 meter lang, heeft en CEE stekker en heeft een IP54 bescherming

Aandrijving met variabele snelheid:
v = circa 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 of 14,6-51,3 m/min.
Andere snelheden op aanvraag.
De motor wordt geleverd met een frequentieregelaar dat geschikt is voor een voedingsspanning van 240 VAC 50 HZ en heeft een IP 65 bescherming. De frequentieregelaar heeft een digitale motor beveiliging.

Motor posities: Trekkend aan de zijkant, links of rechts.

Totale bandbelasting: Standaard tot 30 kg. Hogere belastingen op aanvraag.
