GAL-60-KW Knik Bandtransporteur
De GAL-60-K-W heeft een frame met onder een horizontaal deel waarna een stijgend deel volgt. Hij is daarom geschikt voor situaties waarin de configuratie van de omringende machines vraagt om een bandtransporteur met knik.
Dankzij de band met golfranden kunnen zelfs de meest kwetsbare en zeer kleine objecten veilig worden overgezet.
Het TorsioDur-frame heeft een zeer hoge torsiestijfheid en is 60 mm hoog.
In de zijdelingse groeven van het frame bevinden zich verschuifbare
blokken met M8 schroefdraad voor een eenvoudige bevestiging van extra accessoires. Dit model is daarom eenvoudig aan te passen voor meerdere toepassingen.
De lengte van het horizontale en het hellende deel kan naar behoefte worden aangepast voor elke toepassing. De totale lengte mag echter niet meer dan 4 meter bedragen.
De hellingshoek van de GAL-60-K-W is traploos verstelbaar tussen 40º en 60º gemeten vanaf de grond. De hoogte van de golfranden en de steunlatten, en de afstand tussen de steunlatten kunnen naar behoefte worden aangepast. Zo kan voor elke toepassing de ideale combinatie worden gekozen.
Het horizontale deel heeft wieltjes aan de onderkant, waardoor de bandtransporteur gemakkelijk naar de gewenste plek kan worden verplaatst.
Het hellende deel is voorzien van een dubbele ondersteuning, zoals op deze pagina te zien is. Er kan ook worden gekozen voor een H-vormig onderstel op wieltjes met veiligheidsrem.
Op de foto op deze pagina ziet u ook de GAL-60-Z-W met twee knikken in het frame.
Technische specificaties en toebehoren

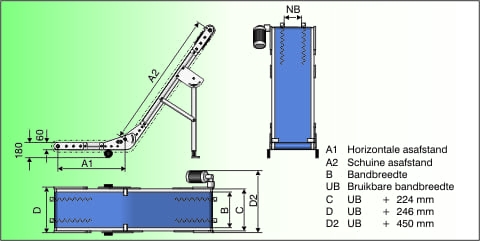

Bruikbare bandbreedten (tussen de golfranden) / Totale bandbreedte:
130/300 mm, 180/350 mm, 230/400 mm, 280/450 mm of 330/500mm.
Horizontale asafstand, A1: 500 tot 3.500 mm. Alle tussenliggende lengtes mogelijk.
Schuine asafstand, A2: 500 tot 3.500 mm. Alle tussenliggende lengtes mogelijk.
Totale lengte A1 + A2: niet meer dan 4.000 mm.
Aandrijving met constante snelheid:
v = circa 4,6 / 8,5 / 12,8 / 17,1 / 25,6 of 36,6 m/min.
Andere snelheden op aanvraag.
Aansluiting voor 220/240 – 380/415 V, 50 Hz. Beschermingsklasse IP 54.
Deze motor kan samen met een motor beveiligingsschakelaar met noodstop worden geleverd. De aansluitkabel is 2 meter lang, heeft en CEE stekker en heeft een IP54 bescherming
Aandrijving met variabele snelheid:
v = circa 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 of 14,6-51,3 m/min.
Andere snelheden op aanvraag.
De motor wordt geleverd met een frequentieregelaar dat geschikt is voor een voedingsspanning van 240 VAC 50 HZ en heeft een IP 65 bescherming. De frequentieregelaar heeft een digitale motor beveiliging.
Motor posities: Trekkend aan de zijkant, links of rechts.
Totale bandbelasting: Standaard tot 30 kg. Hogere belastingen op aanvraag.
