GAL-60-S Knik Bandtransporteur


De GAL-60-S wordt gebruikt, wanneer na een stijgend transport voor de overdracht een horizontaal deel nodig is.
Uitgerust met een zeer goed hechtende band met hele fijne langsgroeven, kunnen veel soorten bulkgoederen stijgend worden getransporteerd, zonder dat er dwarse steunlatten op de band nodig zijn.

Natuurlijk kan in andere gevallen ook een band met steunlatten en vaststaande zijgeleidingen worden gebruikt.

De hellingshoek van de GAL-60-S is vanaf de vloer traploos verstelbaar tussen 30 en 60°.

De GAL-60-S heeft een extreem torsie-stijf

TorsioDur-frame met een hoogte van 60 mm.

Aan de zijkanten van het frame bevinden zich profielsleuven voor borgplaatjes met M-8-schroefdraad, waarop ander toebehoren probleemloos kan worden bevestigd.

De lengte van het horizontale en het stijgende deel kan aan de desbetreffende specifieke toepassing worden aangepast. In totaal dient een lengte van 4 meter echter niet te worden overschreden.

Standaard zijn als ondersteuning dubbele staanders van aluminium voorzien, zoals hierboven afgebeeld. Er kan echter ook een mobiele kolomstaander in H-vorm worden toegepast.

Deze constructie met een horizontaal deel aan de bovenkant kan in theorie ook van elk van onze Z-transportbanden worden afgeleid.

Technische specificaties en toebehoren

Beschikbare bandbreedtes: 200, 250, 300, 350, 400, 450, 500, 550 en 600 mm.

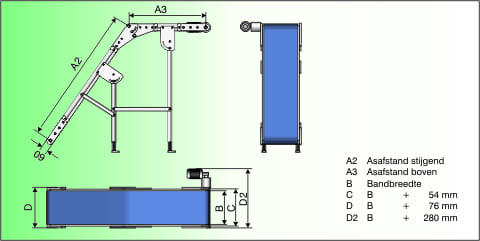

Asafstand A2 stijgend:  500 tot 3500 mm. Alle tussenlengtes zijn mogelijk.

Asafstand A3 horizontaal: 500 tot 3500 mm. Alle tussenlengtes zijn mogelijk.

Totale lengte A2 + A3: maximaal 4000 mm.

Aandrijving bij constante bandsnelheid:
V = ca. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 of 36,6 m/min. Andere bandsnelheden op aanvraag. Aansluiting voor 220/240 – 380/415 V, 50 Hz. Veiligheidsklasse IP 54.
Deze aandrijving kan stekkerklaar worden geleverd met een motorveiligheidsschakelaar incl. noodstop en een 2 meter lang netsnoer met CEE-stekker. Veiligheidsklasse IP 54.

Aandrijving met traploze regeling van de bandsnelheid:
v = ca. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 of 14,6-51,3 m/min.
Andere bandsnelheden op aanvraag.
De band wordt geleverd met een aangesloten digitale frequentieregelaar, stekkerklaar voor
230 V, 50 Hz. Veiligheidsklasse IP 65.

Motorreductorplaatsing: De motorreductor kan aan de zijkant trekkend, links of rechts worden geplaatst. Deze kan in stappen van 90° worden gedraaid.

Totale bandbelasting: Standaard 30 kg. Hogere gewichten na overleg mogelijk.
