GES-50-ZW Z-Bandtransporteur


De GES-50-Z-W heeft een volledig gesloten frame van hoogwaardige, roestvrijstalen profielen van 50 mm hoog, dat voldoet aan de strengste hygiëne-eisen. Die Spannvorrichtung an der Umlenk- und Antriebswalze ist in der patentierten CleanTec-Bauweise ausgeführt.

Dankzij een framehoogte van 50 mm is de GES-50 uiterst geschikt voor het transporteren van kleinere ladingen in de farmaceutische, chemische en levensmiddelenindustrie. In vergelijking met de GES-50-K-W beschikt de GES-50-Z-W over een extra horizontaal deel aan de bovenkant van de bandtransporteur. Dadurch kann das beförderte Gut nach Überwindung eines

Höhenunterschiedes wieder wie von einem waagerechten Förderband aus übergeben werden.

De GES-50-Z-W is voorzien van een door de Amerikaanse FDA goedgekeurde witte band. De hoogte van de golfranden en de steunlatten en de afstand tussen de steunlatten kunnen naar behoefte worden aangepast, afhankelijk van de toepassing. De hellingshoek van het hellende deel is traploos verstelbaar tussen 40º en 60º gemeten vanaf de grond.

De lengte van zowel het hellende deel als de horizontale delen kan op maat worden gemaakt voor specifieke toepassingen. De totale lengte mag echter niet meer dan 4 meter bedragen.

Het standaardmodel van de GES-50-Z-W is voorzien van wieltjes, waardoor de bandtransporteur gemakkelijk verplaatst kan worden.Het hellende deel kan ook worden voorzien van een H-vormig onderstel op wieltjes met veiligheidsrem, maar ook van een dubbele ondersteuning in roestvrij staal.

Technische specificaties en toebehoren

Bruikbare bandbreedten (tussen de golfranden) / Totale bandbreedte:
130/300 mm of 230/400 mm of 330/500mm of 430/600mm.

Schuine asafstand A2: 500 bis 3.000 mm. Alle Zwischenlängen sind möglich.

Horizontale asafstand boven A3: 500 bis 3.000 mm. Alle Zwischenlängen sind möglich.

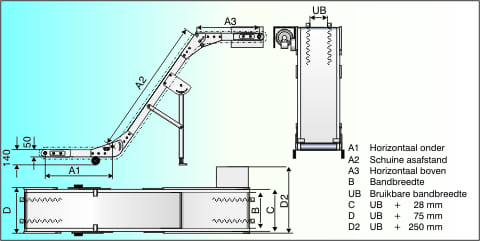

Totale lengte A2 + A3:

Horizontale asafstand onder,   A1:  500 tot 3.000 mm. Alle tussenliggende lengtes mogelijk.

Schuine asafstand,                   A2:  500 tot 3.000 mm. Alle tussenliggende lengtes mogelijk.

Horizontale asafstand boven,  A3:  500 tot 3.000 mm. Alle tussenliggende lengtes mogelijk.

Totale lengte A1+A2+A3:                niet meer dan 4.000 mm.

Aandrijving met constante snelheid:
v = circa 4,0 / 7,3 / 11,0 / 14,7 / 22,0 of 31,4 m/min.
Andere snelheden op aanvraag.
Aansluiting voor 220/240 – 380/415 V, 50 Hz. Beschermingsklasse IP 65.
Deze motor kan samen met een motor beveiligingsschakelaar met noodstop worden geleverd. De aansluitkabel is 2 meter lang, heeft en CEE stekker en heeft een IP 65 bescherming

Aandrijving met variabele snelheid:
v = circa 1,6-5,6 / 2,9-10,3 / 4,4-15,4 / 5,9-20,5 / 8,8-30,8 of 12,6-44,0 m/min.
Andere snelheden op aanvraag.
De motor wordt geleverd met een frequentieregelaar dat geschikt is voor een voedingsspanning van 240 VAC 50 HZ en heeft een IP 65 bescherming. De frequentieregelaar heeft een digitale motor beveiliging.

Motor posities: Trekkend aan de zijkant, links of rechts.

Totale bandbelasting: Standaard tot 15 kg. Hogere belastingen op aanvraag.
