Módulos de esquina

  • FlexMove Wheel Corner 180
Contact Us
Conveyor specialists are ready to help you find the right solution
  • Hidden
  • Inscríbame en el boletín mensual de Dorner

Beneficios del transportador de esquina FlexMove:

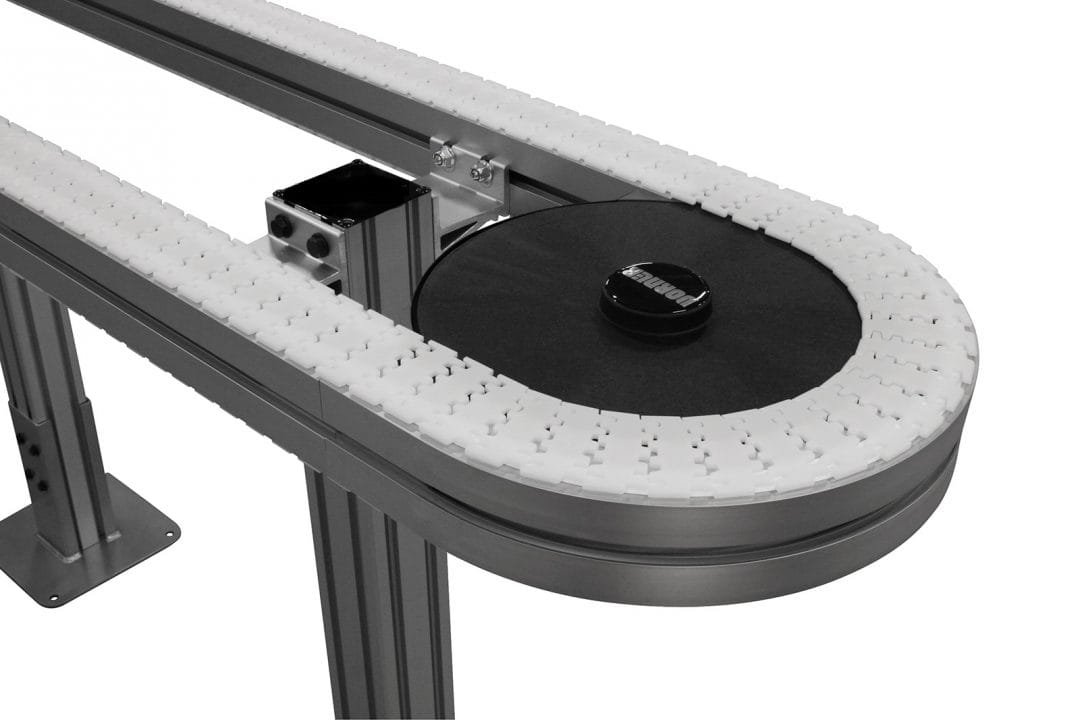

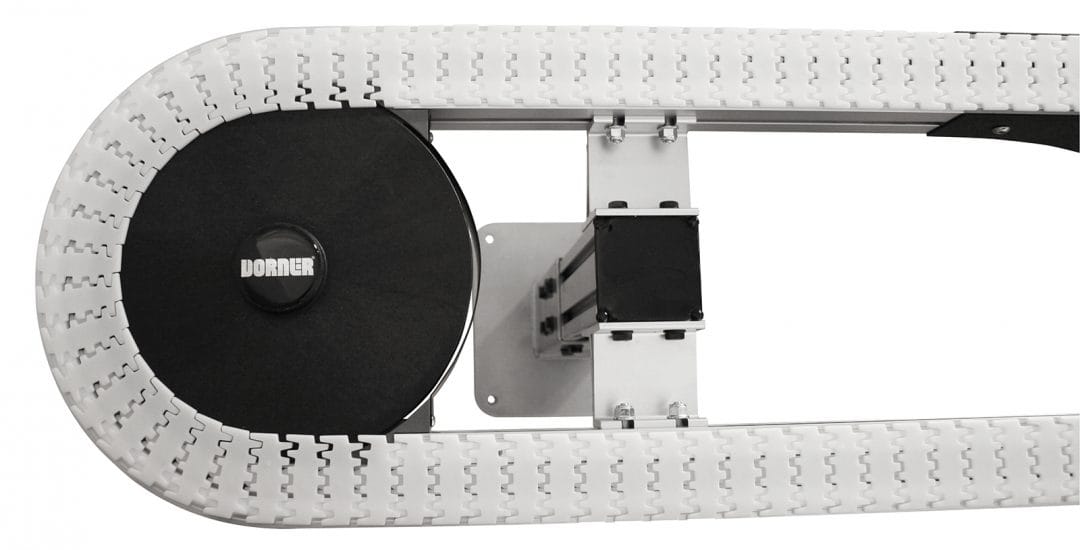

Esquinas con ruedas
  • La rueda dinámica elimina la fricción y proporciona el radio de giro más reducido
    • Widths: 45, 65, 85, 105 & 150 mm
    • Angles: 30º, 45º, 60º, 90º, 135º, & 180º
    • Para otros ángulos disponibles, póngase en contacto con la fábrica
  • Radio en línea central de la cadena:
    • 45 mm wide = 150 mm (5.91 in)
    • 65 mm wide = 150 mm (5.91 in)
    • 85 mm wide = 160 mm (6.29 in)
    • 105 mm wide = 170 mm (6.69 in)
    • 150 mm wide = 210 mm (8.27 in)
  • El producto puede ser más ancho que la cadena.
Módulo intermedio
  • Longitudes:
    • Mínimo = 152 mm (0.5 ft)
    • Máximas = 29 m (95 ft)
Esquinas de curva horizontal
  • Las esquinas de curva horizontal se utilizan donde se necesita un radio mayor o cuando se requieren múltiples esquinas laterales
  • Ángulo:
    • Todos los anchos = 15°, 30°, 45°, 60° & 90°
    • Para otros ángulos disponibles, póngase en contacto con la fábrica
  • (2) Radios de esquina disponibles: Radio en la línea central de la cadena
    • FK 45 mm: 300, 500, 700, 1000
    • FS 65 mm: 300, 500, 700, 1000
    • FM 85 mm: 300, 500, 700, 1000
    • FC 105 mm: 300, 500, 700, 1000
    • FL 150 mm: 500, 700, 1000
    • FU 180 mm: 500, 700, 1000
    • FV 260 mm: 700, 1000
  • El producto puede ser más ancho que la cadena
  • Se puede montar directamente al motor y a los cabezales tensores sin la necesidad de un soporte intermedio

Manuales & Literatura

Manual de Ingeniería Páginas Tamaño del archivo
Manual de Ingeniería FlexMove 232 50.2 MB



Literatura Páginas Tamaño del archivo
Folleto FlexMove 6 2.9 MB
