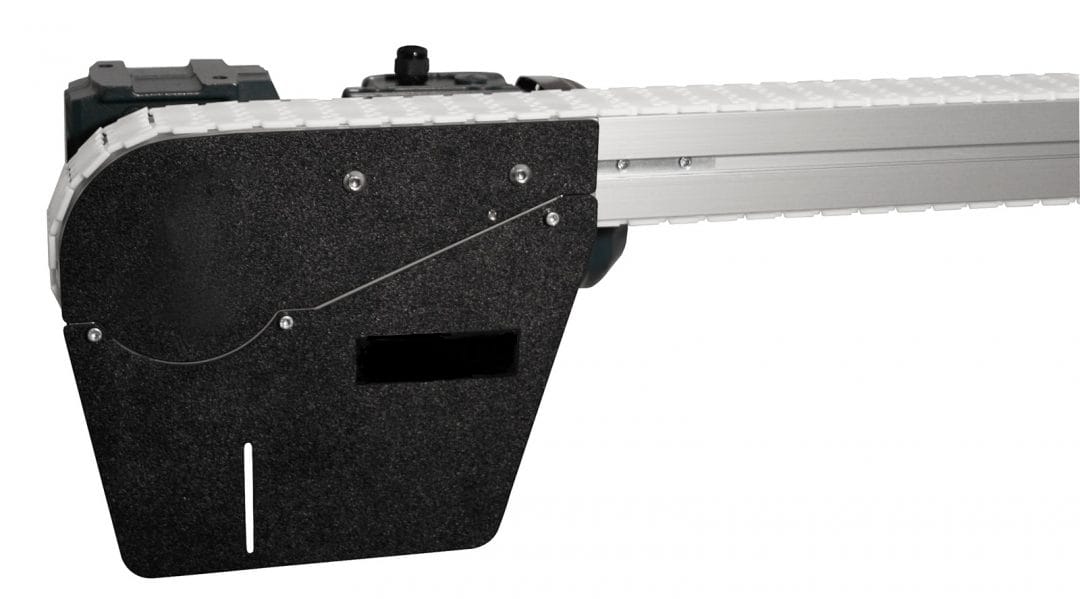

Módulo de transmisión catenario
  • Longitudes:
    • Mínimas = 481mm (1.58ft)
    • Máximas=  25 m (95 ft)
    • Solo cabezal mínimo (módulos de enganche y esquina curva llana) = 329 mm (1.08 ft) (póngase en contacto con la fábrica)
  • Rueda dentada de transmisión:
    • 65 mm = 16 dientes
    • 105 mm y 150 mm = 12  dientes
  • Diámetro de paso:
    • 45 & 65 mm = 129 mm (5.093 in)
    • 85, 180 & 260 mm = 128 mm (5.038 in)
    • 105 mm and 150 mm = 136 mm (5.336 in)
    • Máxima inclinación o declinación = 7 °
  • Usa lazo catenario para tensión de banda
  • Los motorreductores sellados de los soportes laterales pueden estar en la posición 1, 2 o 3
  • Diámetro opcional de 20 mm por eje de salida de longitud doble de 1,5 in para transportadores accionados comunes.

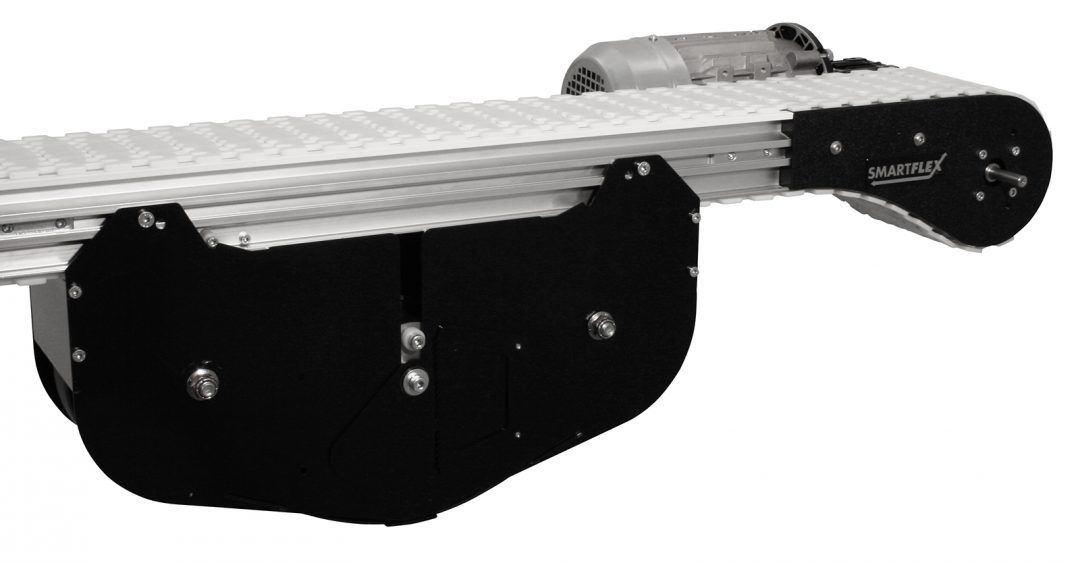

Módulo de transmisión de tensión ponderada
  • Proporciona un cabezal compacto para aplicaciones en máquina
  • Longitudes: Mínimas = 4,08 ft (1,244 mm)
    • Máximas= 50 ft (15,24 m)
  • Rueda dentada de transmisión:
    • 65 mm = 16 dientes
    • 105 mm y 150 mm = 12  dientes
  • Diámetro de paso:
    • 65 mm = 5,093 in (129 mm)
    • 105 mm y 150 mm = 5,336 in (136 mm)
  • Máxima inclinación o declinación = 30 °
  • No disponible para cadena superior de fricción
  • Usa rodillo tensor ponderado y mirilla para tensión de banda
  • El módulo de tensión se puede ubicar a 18 in, 24 in, 36 in o 48 in desde el extremo de descarga
  • Los motorreductores sellados de los soportes laterales pueden estar en la posición 1, 2 o 3
  • Diámetro opcional de 20 mm por eje de salida de longitud doble de 1,5 in para transportadores accionados comunes
Módulo de transmisión catenario con transferencia de energía de alimentación de salida
  • Transferencia de energía para aplicaciones de transferencia en línea de piezas pequeñas
  • Longitudes:
    • Mínimas = 1,58 ft (481 mm)
    • Máximas= 50 ft (15,24 m)
    • Solo cabezal mínimo (módulos de enganche y esquina curva llana) = 1,08 ft (329 mm) (póngase en contacto con la fábrica)
  • Rueda dentada de transmisión:
    • 65 mm = 16 dientes
    • 105 mm y 150 mm = 12  dientes
  • Diámetro de paso:
    • 65 mm = 5,093 in (129 mm)
    • 105 mm y 150 mm = 5,336 in (136 mm)
  • Máxima inclinación o declinación = 7 °
  • La transferencia de energía es un módulo de transmisión impulsado por esclava de microcadena de paso de 10 mm
  • Transfiere piezas pequeñas de 3 in de diámetro
  • Usa lazo catenario para tensión de banda
  • Los motorreductores sellados de los soportes laterales pueden estar en la posición 1, 2 o 3
Módulo de transmisión de tensión ponderada con transferencia de energía de alimentación de salida
  • Proporciona un cabezal compacto para aplicaciones en máquina
  • Transferencia de energía para aplicaciones de transferencia en línea de piezas pequeñas
  • Longitudes:
    • Mínimas = 4,08 ft (1,244 mm)
    • Máximas= 50 ft (15,24 m)
  • Rueda dentada de transmisión:
    • 65 mm = 16 dientes
    • 105 mm y 150 mm = 12  dientes
  • Diámetro de paso:
    • 65 mm = 5,093 in (129 mm)
    • 105 mm y 150 mm = 5,336 in (136 mm)
  • Máxima inclinación o declinación = 10°
  • No disponible para cadena superior de fricción
  • La transferencia de energía es un módulo de transmisión impulsado por esclava de microcadena de paso de 10 mm
  • Transfiere piezas pequeñas de 3 in de diámetro
  • Usa rodillo tensor ponderado y mirilla para tensión de banda
  • El módulo de tensión se puede ubicar a 18 in, 24 in, 36 in o 48 in desde el extremo de descarga
  • Los motorreductores sellados de los soportes laterales pueden estar en la posición 1, 2 o 3
