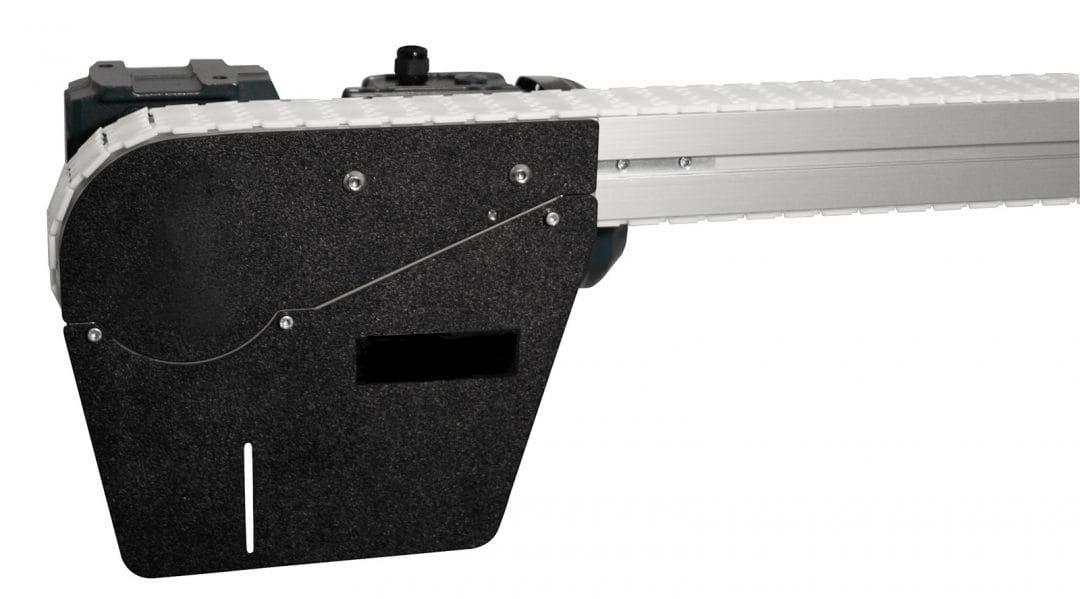

Module d’entraînement caténaire
- Longueurs :
- Minimum = 481 mm (1,58 po)
- Maximum = 15,24 m (50 pi)
- Minimum, queue seulement (modules à charnières et coin simple) = 329 mm (1,08 po). Veuillez contacter l’usine
- Pignon d’entraînement :
- 65 mm = 16 dents
- 105 mm et 150 mm = 12 dents
- Diamètre primitif :
- 65 mm = 129 mm (5,093 po)
- 105 mm et 150 mm = 136 mm (5,336 po)
- Inclinaison maximale = 7 °
- Utilise la boucle caténaire pour la reprise de la courroie
- Les motoréducteurs scellés à montage latéral peuvent être en position 1, 2 ou 3
- Arbre de sortie double en option de 20 mm de diamètre sur 38 mm (1,5 po) de long pour convoyeurs à entraînement commun

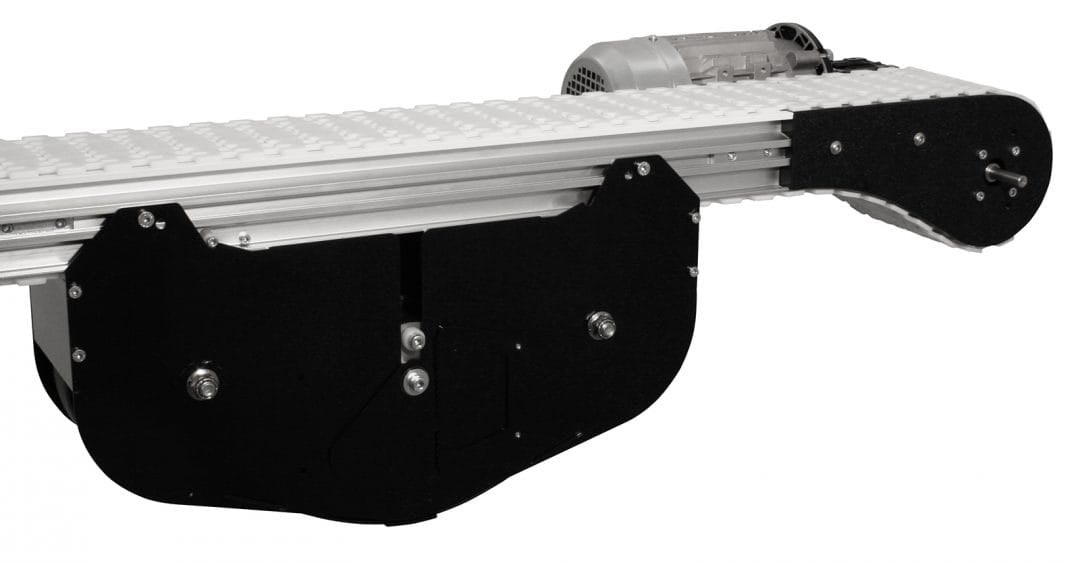

Module d’entraînement de reprise
- Inclut une queue compacte pour les applications machine
- Longueur : minimum = 1,24 m (4,08 pi)
- Maximum = 15,24 m (50 pi)
- Pignon d’entraînement :
- 65 mm = 16 dents
- 105 mm et 150 mm = 12 dents
- Diamètre primitif :
- 65 mm = 129 mm (5,093 po)
- 105 mm et 150 mm = 136 mm (5,336 po)
- Inclinaison maximale = 30 °
- Indisponible pour la chaîne à friction de la partie supérieure
- Utilise un rouleau de renvoi pondéré et une jauge visuelle pour la reprise de la courroie
- Le module de reprise peut être situé à 457 mm (18 po), 610 (24 po), 914 mm (36 po) ou 1 219 mm (48 po) de l’extrémité de décharge
- Les motoréducteurs scellés à montage latéral peuvent être en position 1, 2 ou 3
- Arbre de sortie double en option de 20 mm de diamètre sur 38 mm (1,5 po) de long pour convoyeurs à entraînement commun
Module d’entraînement caténaire avec transfert de puissance en sortie
- Transfert motorisé pour les applications de transfert en ligne de petites pièces
- Longueurs :
- Minimum = 481 mm (1,58 po)
- Maximum = 15,24 m (50 pi)
- Minimum, queue seulement (modules à charnières et coin simple) = 329 mm (1,08 po). Veuillez contacter l’usine
- Pignon d’entraînement :
- 65 mm = 16 dents
- 105 mm et 150 mm = 12 dents
- Diamètre primitif :
- 65 mm = 129 mm (5,093 po)
- 105 mm et 150 mm = 136 mm (5,336 po)
- Inclinaison maximale = 7 °
- Le transfert motorisé est effectué via un module entraîné par une chaîne esclave à pas de 10 mm
- Transfert de pièces de 76 mm (3 po) de diamètre
- Utilise la boucle caténaire pour la reprise de la courroie
- Les motoréducteurs scellés à montage latéral peuvent être en position 1, 2 ou 3
Module d’entraînement de reprise avec transfert de puissance de sortie
- Inclut une queue compacte pour les applications machine
- Transfert motorisé pour les applications de transfert en ligne de petites pièces
- Longueurs :
- Minimum = 1 244 mm (4,08 po)
- Maximum = 15,24 m (50 pi)
- Pignon d’entraînement :
- 65 mm = 16 dents
- 105 mm et 150 mm = 12 dents
- Diamètre primitif :
- 65 mm = 129 mm (5,093 po)
- 105 mm et 150 mm = 136 mm (5,336 po)
- Inclinaison maximale = 10 °
- Indisponible pour la chaîne à friction de la partie supérieure
- Le transfert motorisé est effectué via un module entraîné par une chaîne esclave à pas de 10 mm
- Transfert de pièces de 76 mm (3 po) de diamètre
- Utilise un rouleau de renvoi pondéré et une jauge visuelle pour la reprise de la courroie
- Le module de reprise peut être situé à 457 mm (18 po), 610 (24 po), 914 mm (36 po) ou 1 219 mm (48 po) de l’extrémité de décharge
- Les motoréducteurs scellés à montage latéral peuvent être en position 1, 2 ou 3
