Antriebsmodule

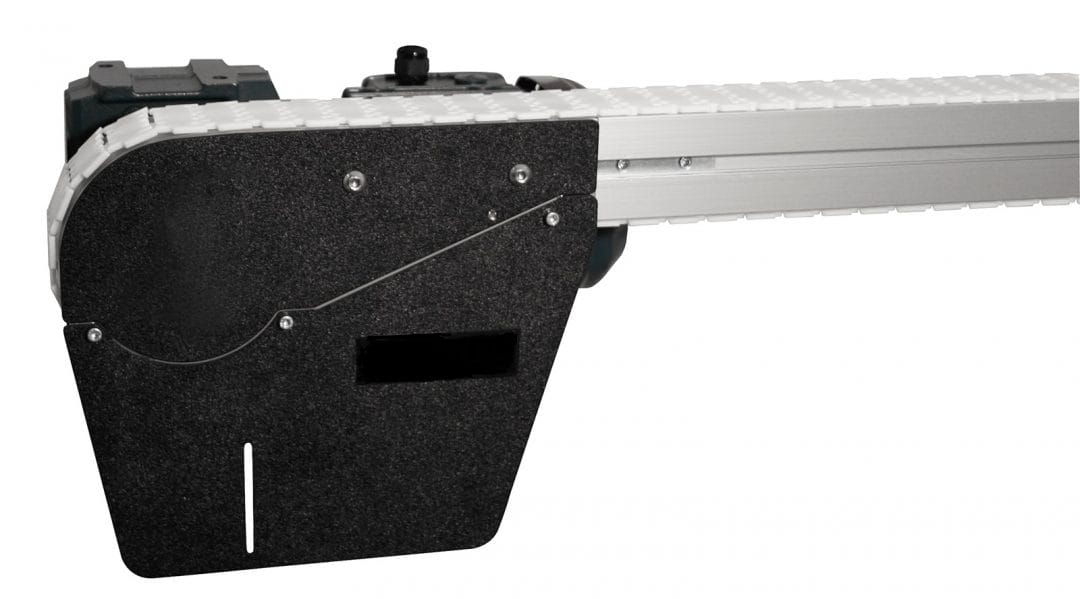

Fahrleitungs-Antriebsmodul

• Längen:
  • Minimum = 481 mm (1,58 ft)
  • Maximum = 25 m (95 ft)
  • Nur Mindestendseite (Gelenkmodule und einfache Kurvenprofile) = 329 mm (1,08′) (Werk kontaktieren)
• Antriebskettenrad:
  • 65 mm = 16 Zähne
  • 105mm und 150 mm = 12 Zähne
• Teilkreisdurchmesser:
  • 45 & 65 mm = 129 mm (5.093 in)
  • 85, 180 & 260 mm = 128 mm (5.038 in)
  • 105 mm and 150 mm = 136 mm (5.336 in)
  • Maximale Aufwärts- und Abwärtsneigung = 7°
  • 3/4 ”und 20 mm Antriebswellen erhältlich
• 3/4 ”und 20 mm Antriebswellen erhältlich
• Setzt Fahrleitungsschlaufe für Bandaufnahme ein
• Abgedichtete Getriebemotoren mit Seitenmontage können in Position 1, 2 oder 3 sein
• Optional 20 mm Durchmesser x 3,8 cm (1,5 in) lange Doppelausgangswelle für gemeinsam angetriebene Förderbänder

Direct Guided Profile-Laufwerksmodul

• Zur Verwendung mit Schwerkraftaufnahme oder vollständig eingeschlossener Kette
• Längen:
  • Minimum = 481mm (1.58ft)
  • Maximum = 25 m (95 ft)
  • Nur Mindestendseite (Achsschenkelmodule und einfache Biegeecke) = 329 mm (1,08 ft) (Werk kontaktieren)
• Antriebskettenrad:
  • 65 mm = 16 Zähne
  • 105 mm und 150 mm = 12 Zähne
• Steigungsdurchmesser:
  • 45 und 65 mm = 129 mm
  • 85, 180 und 260 mm = 128 mm
  • 105 mm und 150 mm = 136 mm
  • Maximale Neigung oder Gefälle = 7 °
• 3/4 ”und 20 mm Antriebswellen erhältlich
• Seitlich montierte abgedichtete Getriebemotoren können in Position 1, 2 oder 3 sein
• Optionale doppelte Abtriebswelle mit 20 mm Durchmesser und 1,5 Zoll Länge für übliche angetriebene Förderer
• Optionale Kraftübertragung für Kleinteil-Inline-Übertragungsanwendungen verfügbar.

Angehaltenes Laufwerk

• Längen:
  • Minimum = 481 mm (1,58′)
  • Maximum = 25 m (95 ft)
  • Nur Mindestendseite (Achsschenkelmodule und einfache Biegeecke) = 329 mm (1,08 ft) (Werk kontaktieren)
• Antriebskettenrad:
  • 65 mm = 16 Zähne
  • 105 mm und 150 mm = 12 Zähne
• Teilkreisdurchmesser:
  • 45 und 65 mm = 129 mm (5.093 in)
  • 85, 180 und 260 mm = 128 mm (5.038 in)
  • 105 mm und 150 mm = 136 mm (5,336″)
  • Maximale Aufwärts- und Abwärtsneigung = 7°
• 3/4 ”und 20 mm Antriebswellen erhältlich
• Verwendet eine Oberleitung für die Gurtaufwicklung
• Optionale doppelte Abtriebswelle mit 20 mm Durchmesser und 1,5 Zoll Länge für übliche angetriebene Förderer

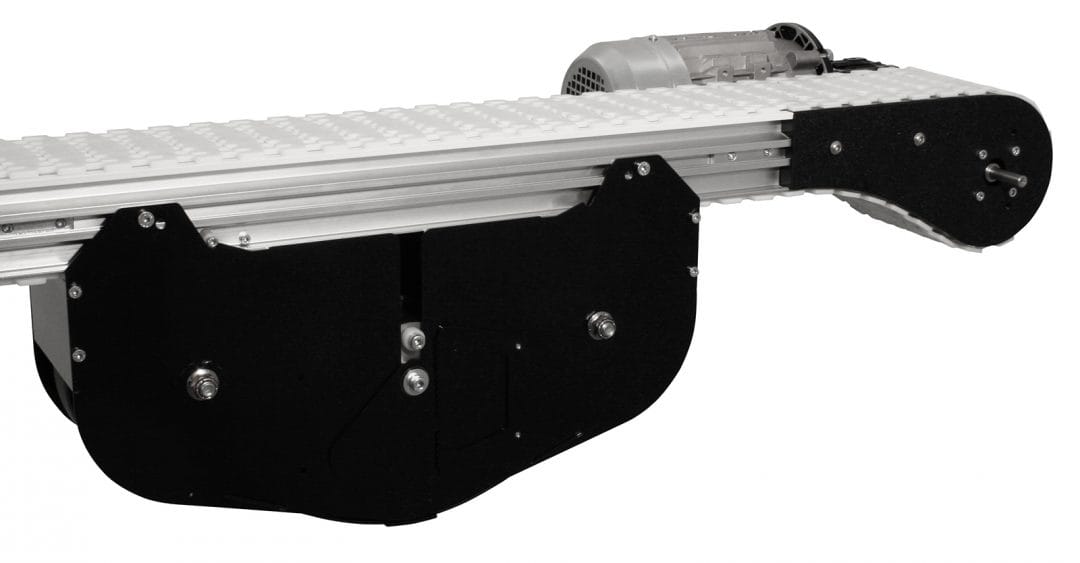

Gewichtetes Aufnahmemodul

• Bietet ein kompaktes Leitwerk für Maschinenanwendungen
• Leistungsübertragung für Inline-Transportanwendungen für kleine Teile
• Längen:
  • Minimum = 700 mm (27.56 in)
• Verwendet eine gewichtete Umlenkrolle und eine Sichtlehre für die Riemenaufnahme
• Das Aufnahmemodul sollte sich innerhalb von 2 m (78 in) vom Auslassende befinden

Weitere Informationen finden Sie im Katalog
