Eckmodule

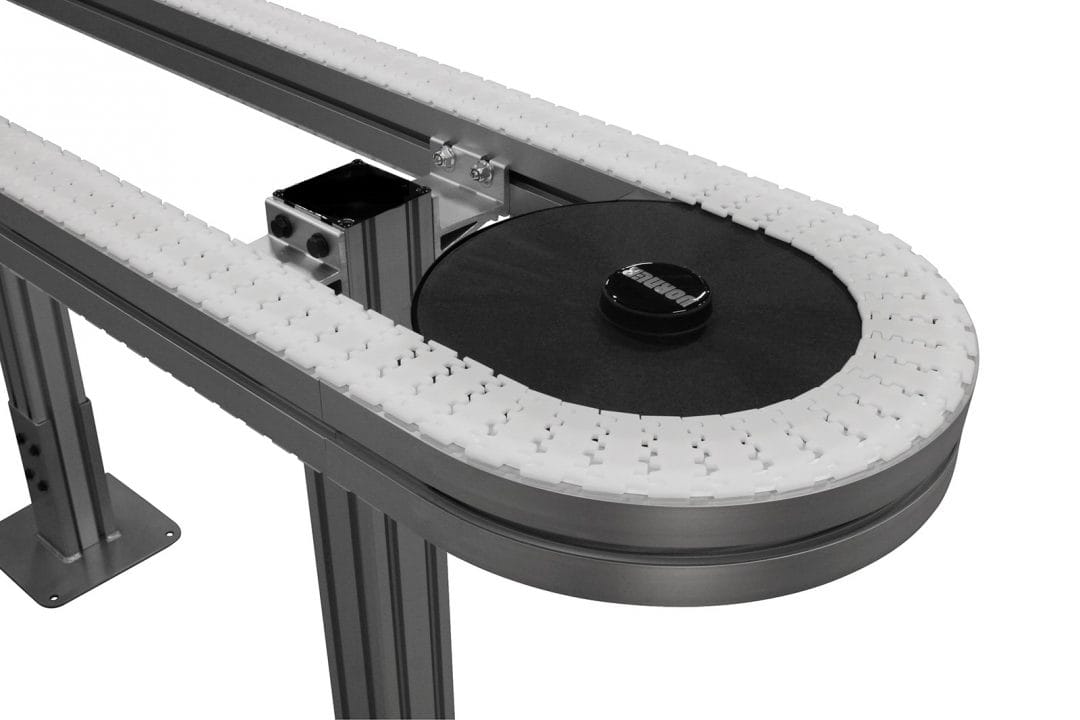

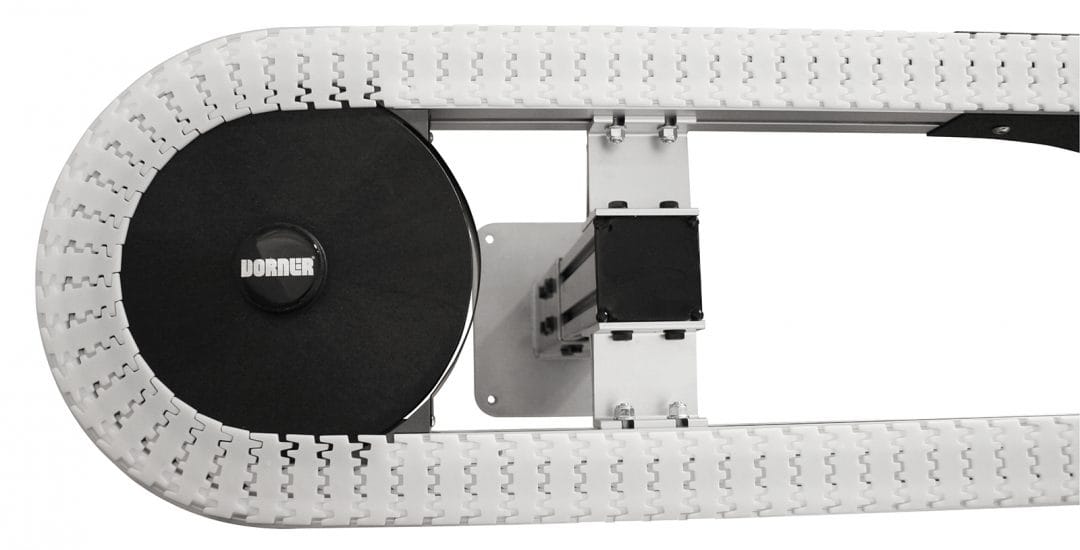

Radecken

• Dynamisches Rad beseitigt Reibung und bietet engsten Drehradius
  • Breiten: 45, 65, 85, 105 & 150 mm
  • Winkel: 30º, 45º, 60º, 90º, 135º, & 180º
  • Andere Winkel erhältlich, Werk kontaktieren
• Radius an Mittellinie der Kette:
  • 45 mm wide = 150 mm (5.91 in)
  • 65 mm wide = 150 mm (5.91 in)
  • 85 mm wide = 160 mm (6.29 in)
  • 105 mm wide = 170 mm (6.69 in)
  • 150 mm wide = 210 mm (8.27 in)
• Produkt darf breiter als Kette sein.

Zwischenmodul

• Längen:
  • Minimum = 152 mm (0,5 ft)
  • Maximum = 29 m (95 ft)

Horizontale Biegeecken

• Horizontale Biegeecken werden verwendet, wenn ein größerer Radius oder mehrere Ecken Seite an Seite benötigt werden
• Winkel:
  • Alle Breiten: = 15°, 30°, 45°, 60° & 90°
  • Andere Winkel erhältlich, Werk kontaktieren
• 2 Eckradien erhältlich: Radius an Mittellinie der Kette
  •  FK 45 mm: 300, 500, 700, 1000
  • FS 65 mm: 300, 500, 700, 1000
  • FM 85 mm: 300, 500, 700, 1000
  • FC 105 mm: 300, 500, 700, 1000
  • FL 150 mm: 500, 700, 1000
  • FU 180 mm: 500, 700, 1000
  • FV 260 mm: 700, 1000
• Produkt darf breiter als Kette sein
• Lässt sich direkt auf Antrieb und Bandradseiten montieren, ohne dass ein Zwischenrahmen erforderlich ist
