Modules de coin


Avantages des convoyeurs de coin FlexMove:

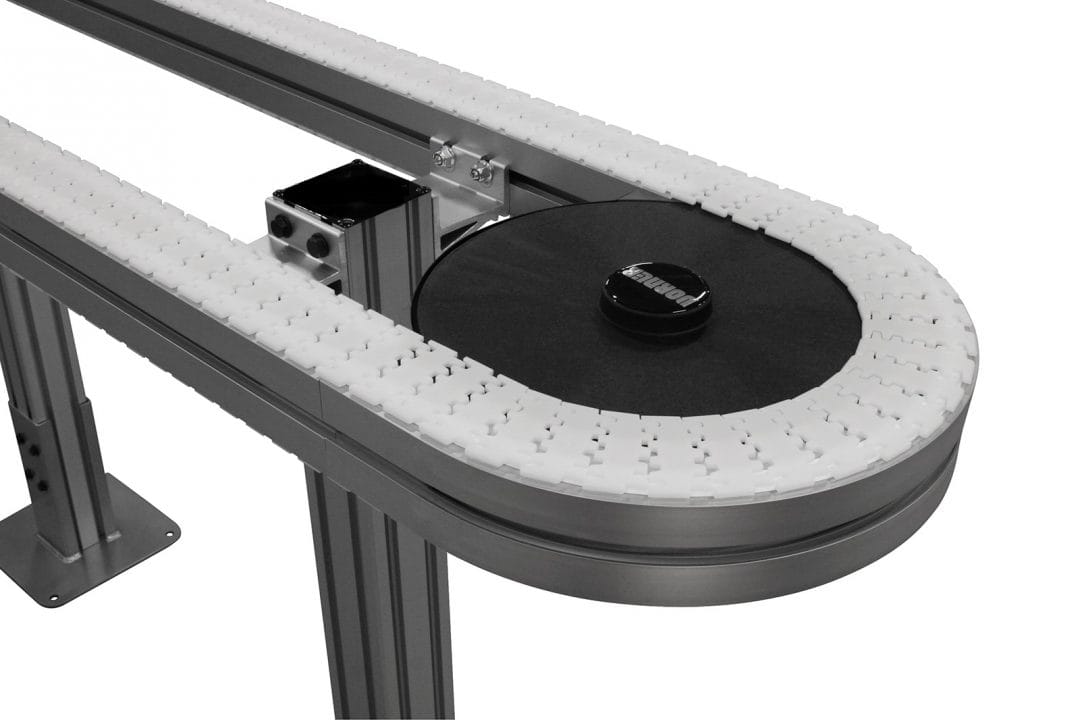

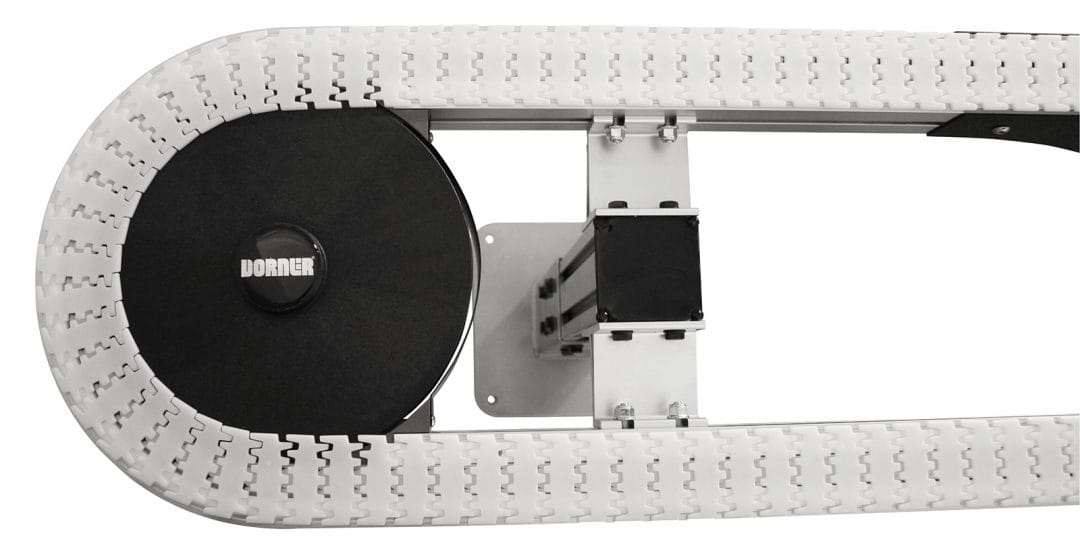

Coins munis d’une roue
  • La roue dynamique élimine le frottement et fournit le rayon de virage le plus serré du marché
    • Largeurs : 45, 65, 85, 105 & 150 mm
    • Angle : 30º, 45º, 60º, 90º, 135º, & 180º
    • Autres angles disponibles, veuillez contacter l’usine
  • Rayon au centre de la chaîne :
    • 45 mm wide = 150 mm (5.91 po)
    • 65 mm wide = 150 mm (5.91 po)
    • 85 mm wide = 160 mm (6.29 po)
    • 105 mm wide = 170 mm (6.69 po)
    • 150 mm wide = 210 mm (8.27 po)
  • Les produits peuvent être plus larges que la chaîne.
Module intermédiaire
  • Longueurs :
    • Minimum = 152 mm (0,5 po)
    • Maximum = 29 m (95 pi)
Coins de courbure horizontaux
  • Les coins de courbure horizontaux sont utilisés lorsqu’un plus grand rayon est nécessaire ou lorsque plusieurs coins côte à côte sont requis
  • Angle :
    • Toutes les largeurs : 15°, 30°, 45°, 60° & 90°
    • Autres angles disponibles, veuillez contacter l’usine
  • (2) arrondis aux angles disponibles : Rayon au centre de la chaîne
    • FK 45 mm: 300, 500, 700, 1000
    • FS 65 mm: 300, 500, 700, 1000
    • FM 85 mm: 300, 500, 700, 1000
    • FC 105 mm: 300, 500, 700, 1000
    • FL 150 mm: 500, 700, 1000
    • FU 180 mm: 500, 700, 1000
    • FV 260 mm: 700, 1000
  • Les produits peuvent être plus larges que la chaîne
  • Montage direct sur les queues d’entraînement et de renvoi sans qu’un cadre intermédiaire ne soit nécessaire
