7200 & 7300 Getriebemontagepakete

  • Wählen Sie ein Getriebemotor-Montagepaket. Für Endantriebsförderer, wählen Sie eine Seite, unten, oben, bündig (siehe unten). Achten Sie darauf, ob es sich um einen 90˚- oder Parallelwellen-Getriebemotor handelt.

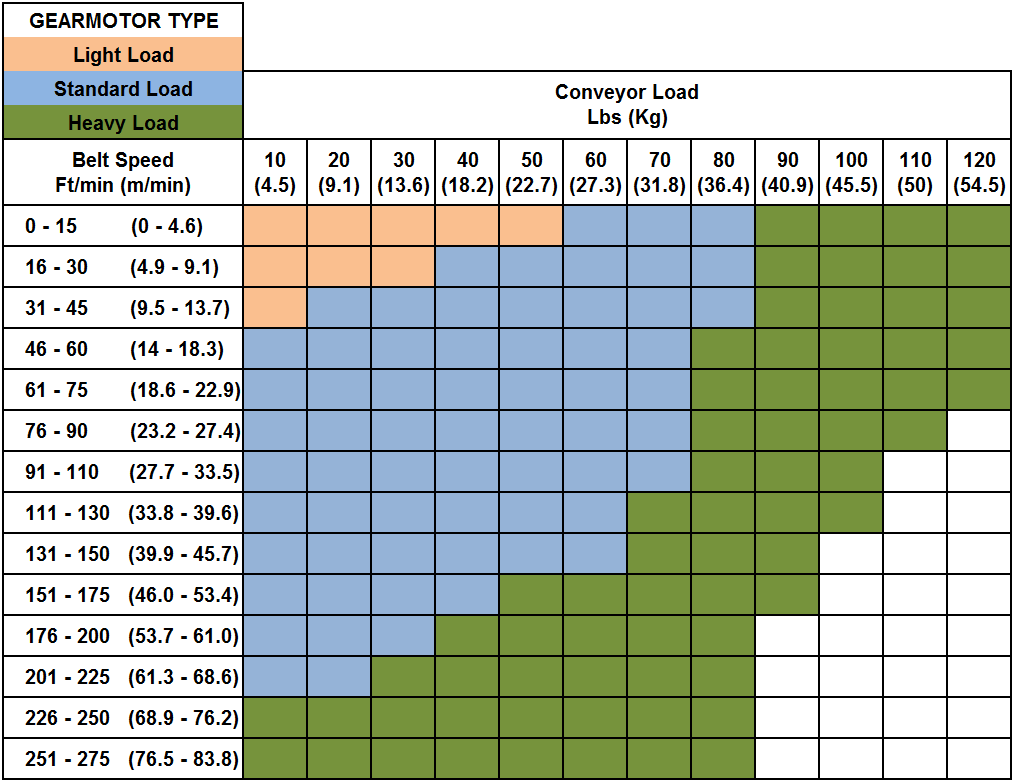

  • Legen Sie anhand der folgenden Tabelle den erforderlichen Getriebemotortypen (Leicht, Schwer oder Standard) für Ihre Anwendung fest.
  • Suchen Sie den passenden Satz von Förderbandgeschwindigkeit-Diagrammen (siehe unten) für das von Ihnen ausgewählte Montagepaket, und wählen Sie zwischen der festen oder variablen Geschwindigkeitstabelle.
  • Gehen Sie die erste Spalte des Förderbandgeschwingigkeit-Diagramms durch und suchen Sie die erforderliche Förderbandgeschwindigkeit für Ihre Anwendung. Wenn die gewünschte Bandgeschwindigkeit nicht aufgeführt ist, runden Sie auf die nächsthöhere Geschwindigkeit hoch. (Dorner bietet viel mehr als nur die Bandgeschwindigkeiten, die in den Tabellen aufgeführt sind, kontaktieren Sie das Werk für vollständige Details)
  • Prüfen Sie in der Zeile mit der erforderlichen Bandgeschwindigkeit, ob die Geschwindigkeit für das von Ihnen gewählte Montagepaket verfügbar ist. (Nur Endgetriebe – Oben oder Unten)
  • Verwenden Sie die Kombination Antrieb/Antriebsriemenscheibensatz, um die Teilenummer Ihres Montagepakets zu vervollständigen
  • Notieren Sie die RPM vom Getriebemotor, es wird benötigt, um den richtigen Getriebemotor aus der Getriebemotor-Tabelle auszuwählen.
  • Beziehen Sie sich auf die Tabelle mit dem Getriebemotor, um ein kompatibles Getriebemotordiagramm zu finden. Achten Sie darauf, ein Getriebemotor-Diagramm zu wählen, das zu Ihrem Getriebemotor (Standard oder Schwer) und Ihrem Montagepaket passt, während Sie Ihre elektrischen Anforderungen erfüllen.
  • (Rot = Parallelwelle oder Blau = 90˚)
  • Verwenden Sie die Drehzahl des Getriebemotor (Schritt 6), suchen Sie die Teilenummer für Ihren Getriebemotor aus der Getriebemotor Tabelle.

, 7200 & 7300 Getriebemontagepakete

Montagepakete


7200 Series Bottom Mount 90 degree

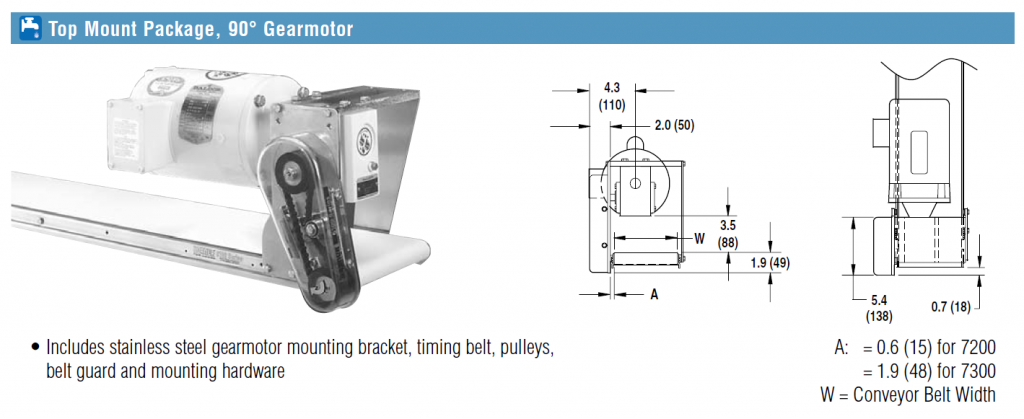

7200 Series Top Mount 90 degree

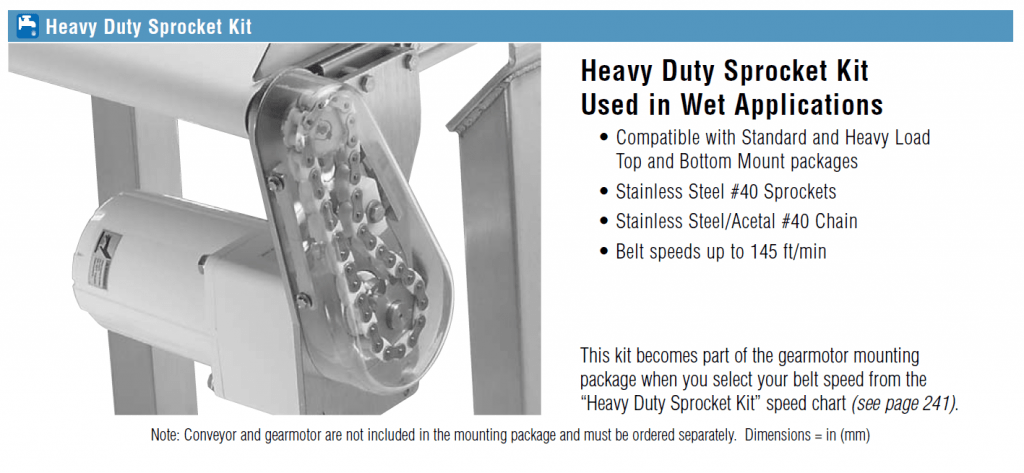

AquaGard Heavy Duty Sprocket Kit

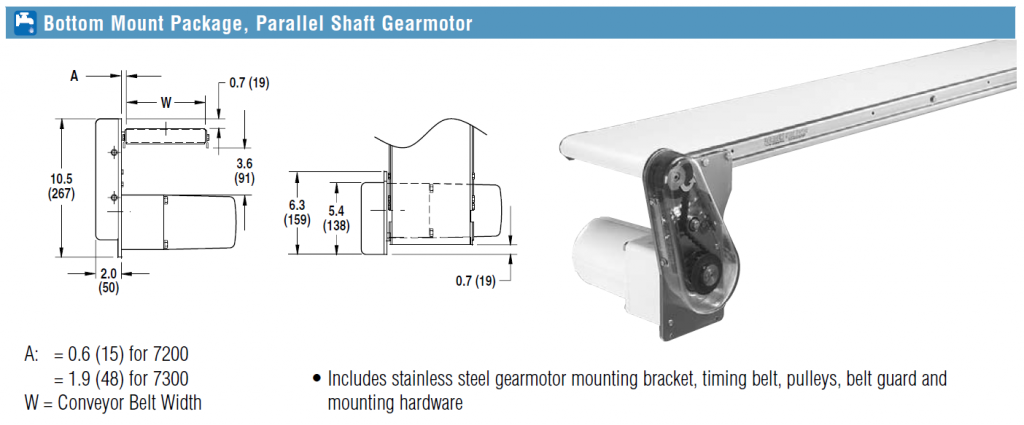

7200 Series Bottom Mount Parallel

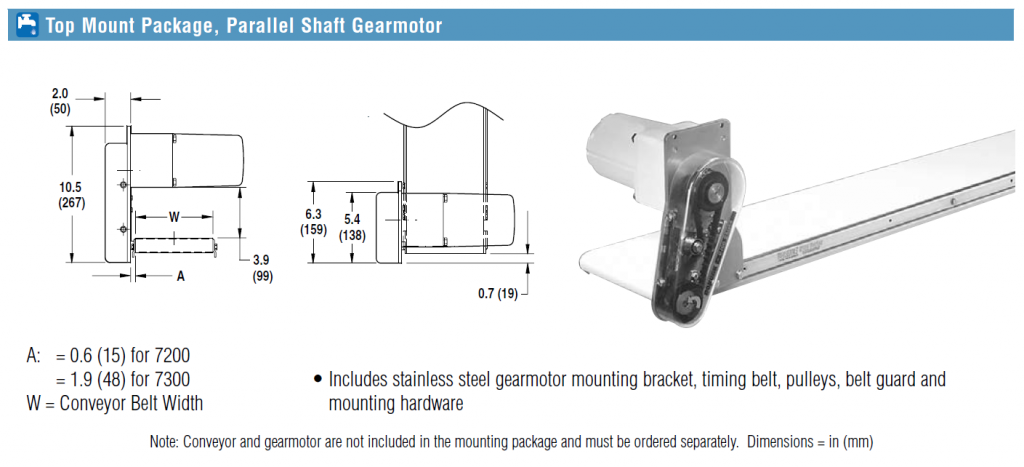

7200 Series Top Mount ParallelStandard-Zahnriemensatz Geschwindigkeiten

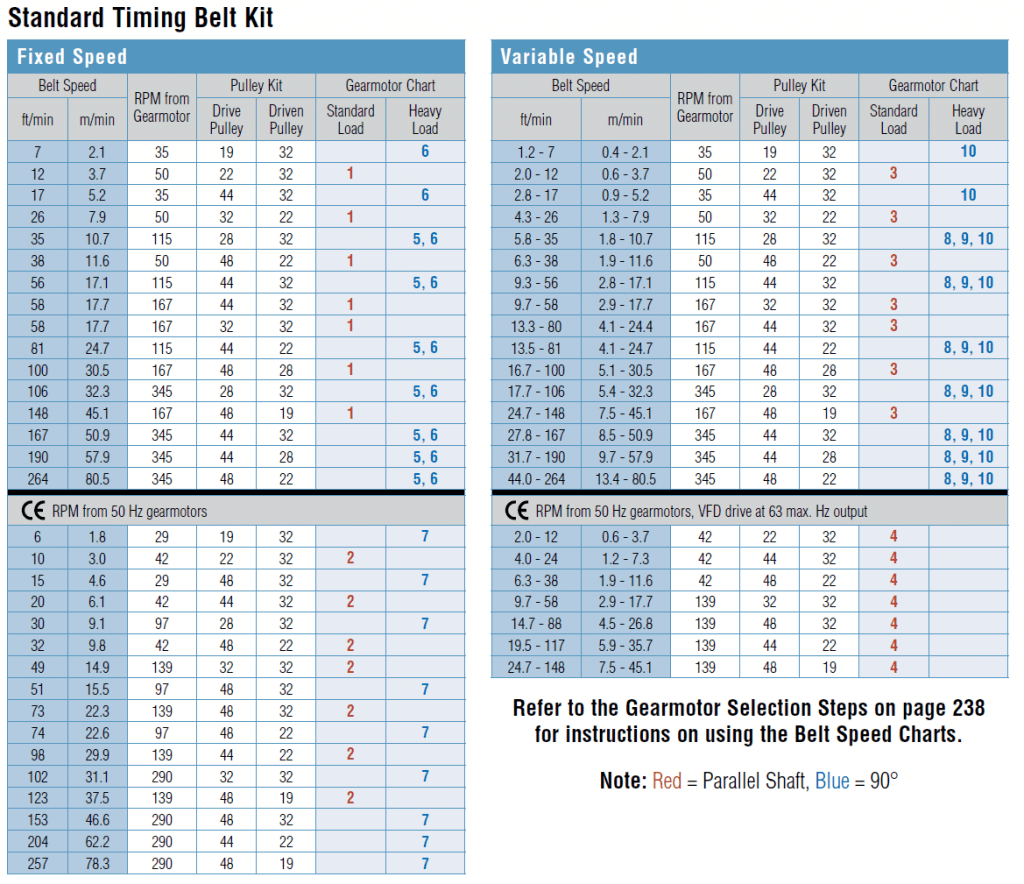

Standard Pulley Belt Speed Chart

Schwerlast-Kettenradsatz Geschwindigkeiten

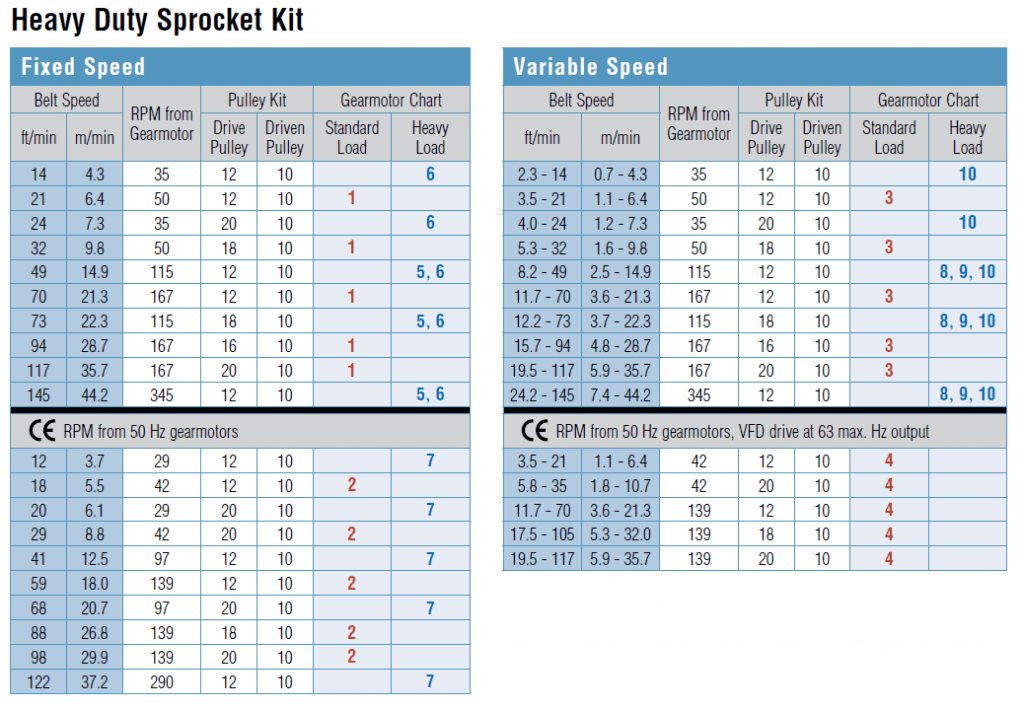

Heavy Duty Pulley Belt Speed Chart
