„90-Grad-Ecke und Merge“

  • 90 Degree Corner and Merge
Contact Us
Conveyor specialists are ready to help you find the right solution

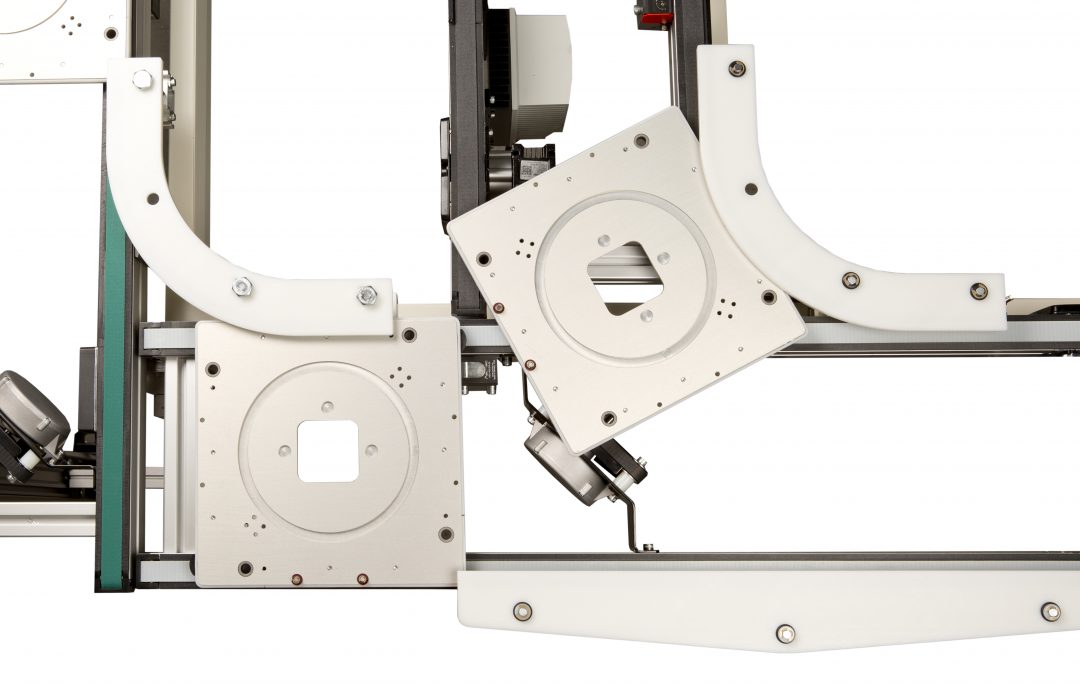

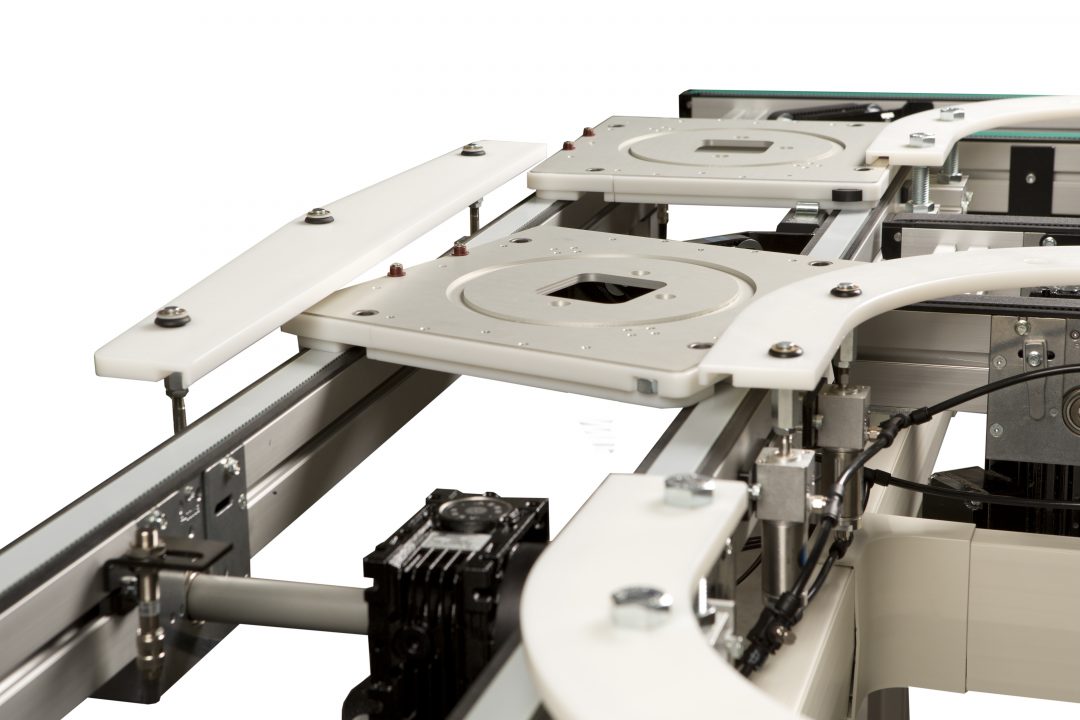

Vorteile des 2200 Precision Move Palettensystems „90-Grad-Ecke und Merge“

Technische Daten:
  • Paletten müssen Stift-Tracking-fähig sein
  • Ein Palettenbereich von 25 mm (1″) ist an der Seite der Stifte erforderlich
  • 16 kg (35 lbs) Ladekapazität (32 kg (70 lbs)) erhältlich – in Werk erkundigen
  • Behält die Produktausrichtung bei
  • Innere Führung wird mit pneumatischen Zylindern angehoben, für freien Durchlauf
  • Gerade Führung mit pneumatischem Zylinder ist über senkrechtem Förderband montiert, um die Paletten gerade durch den Zusammenführbereich (Merge) zu führen
  • Mit Sensormontageschiene auf Führungszylinder für C-Track-Näherungssensoren (4 mm)
  • 160 mm breite Geräte ohne zusätzliches Mini-Förderband
  • 240 mm, 320 mm, 400 mm und 480 mm verfügen über ein zusätzliches 24-VDC-Mini-Förderband, um die Palette um die Ecke zu transportieren
  • Zur Verkehrssteuerung ist ein Palettenanschlag erforderlich
  • Mini-Förderbänder umfassen einen bürstenlosen 24 V DC-Antriebsmotor mit Bedienelementen
    • 100W Leistung, 4 A (0,17 A ohne Ladung)
    • Bandgeschwindigkeit 11,27 m/min – 38,42 m/min (37 – 126 ft/min)
    • 24 VDC-Leistung und 24 V PNP-Einzeleingang für den Betrieb erforderlich
  • Inklusive niedrige Seitenführung und Endseitenteil
  • Stützständer oder Förderbandankerhalter zur Verbindung der Förderbänder erforderlich
