AquaGard & AquaPruf Zubehör

Zubehör für: AquaGard 7350 und AquaPruf 7400, 7600, 7600 Ultimate und 7600 Vertical.

















---

















---













---







---

Transport

Angetriebener Transfer Spezifikationen

• FDA-zugelassene selbstschmierende Schienenspitzenbuchsen 1/2 Zoll (13 mm) Durchmesser
• Positiver Antrieb, FDA-zugelassenes Urethan-Band
• Serie 300 Konstruktion aus Edelstahl/eloxiertem Aluminium
• Überzogene korrosionsbeständige Gleitlager
• Zur Benutzung mit Zufuhr- und Abfuhrheck
• Für Zufuhrheck : Förderband muss mit einer Ausgangswellenseite bestellt werden
• Für Abfuhrheck : Förderband muss mit einer dualen Ausgangswellenseite bestellt werden
• Kann nur als Förderband gekauft werden
• Enthält keine Montagehalterungen oder serie-Antriebe
• Enthält nur die Antriebswelle

Technische Daten – Förderband:

• Förderbandbreite: 4 Zoll (102 mm) bis 36 Zoll (914 mm) mit 2 Zoll (51 mm) Inkrementen
• Förderbandlänge: Erhöht die Förderbandlänge um weniger als 20 cm
• Förderbandgeschwindigkeit: Bis zu 175 ft/min (53 m/min)

Merkmale und Vorteile

• Druckrollen mit einem Durchmesser von 1/2 Zoll (13 mm) zur Beförderung kleiner Teile
• Einstellbare Höhe und Abstand zur Hauptwalze zur Feinabstimmung des Produkttransfers
• Hochgeschwindigkeitsantrieb-Förderbänder sorgen für konstante Geschwindigkeit
• Behält die Produkttransfergeschwindigkeit für Abstand- und Schrittsteuerung bei
• Befindet sich am Antrieb und/oder Leerlaufende des Hauptförderers
• Kompatibel mit Kurven- und Flachförderern
• Kompatibel mit allen Endantriebshecks und Antriebsmontagepaketen
• Aus korrosionsbeständigen Materialien zum abwischen oder gelegentliches Abspülen
• Von der Hauptwalze angetriebener Serie für minimale Installationsanforderungen

Serie-Antriebsgeschwindigkeits-Optionen:

• Gleiche Geschwindigkeit
• Geschwindigkeit bis zu 1,6 : 1
• Geschwindigkeit runter um 1,25 : 1

---

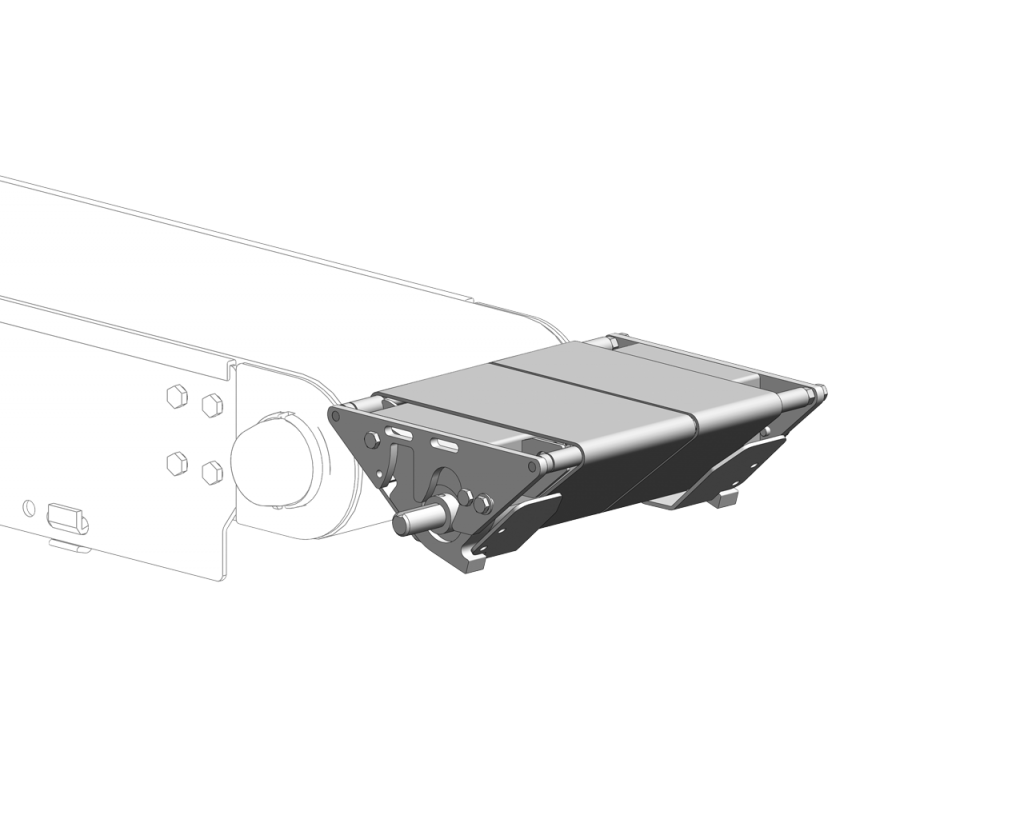

Motorisierter Transfer für Förderbänder, die nicht von Dorner stammen





















---

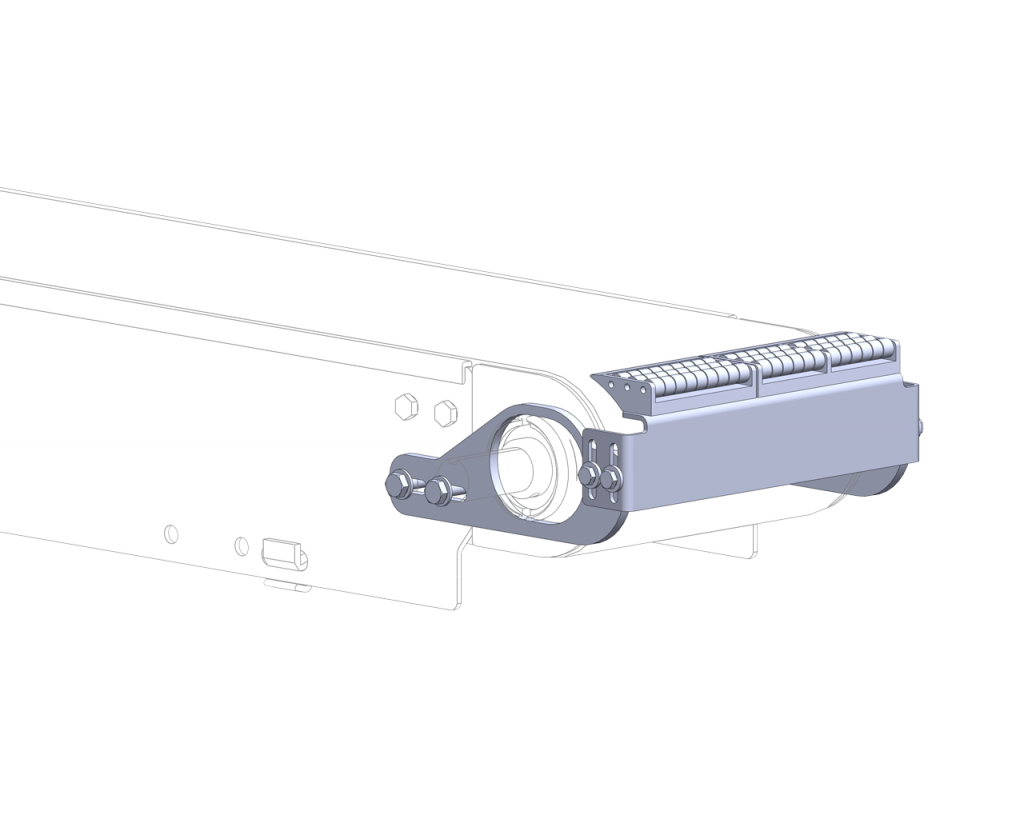

Rollentransfer

• 10 cm bis 132 cm breit
• Beinhaltet Rollen mit einem Durchmesser von 1,0 cm, die an der Transferplatte befestigt sind
• Anpassbare Montage zur Optimierung der Beförderung kleiner Teile
• Alle Klammern und Montagearten sind aus Edelstahl











---

Montageteile

Zubehör – Montageschienen

• Zur Montage von einstellbaren Geräten wie Lichtschranken und Sensoren
• Kann direkt am Rahmen oder in Kombination mit Führungshaltern montiert werden
• 2 Versionen:
• Benötigt 3 Zoll (76 mm) Bar, um an 24 Zoll (76 mm) Lochmuster in Rahmen zu montieren
• 1 Zoll (25 mm) L-Form zur Befestigung an Heckenden
• Kompatibel mit Value-Führungsblöcken (VG-021-02)
• Alle Klammern und Montagearten sind aus Edelstahl









---

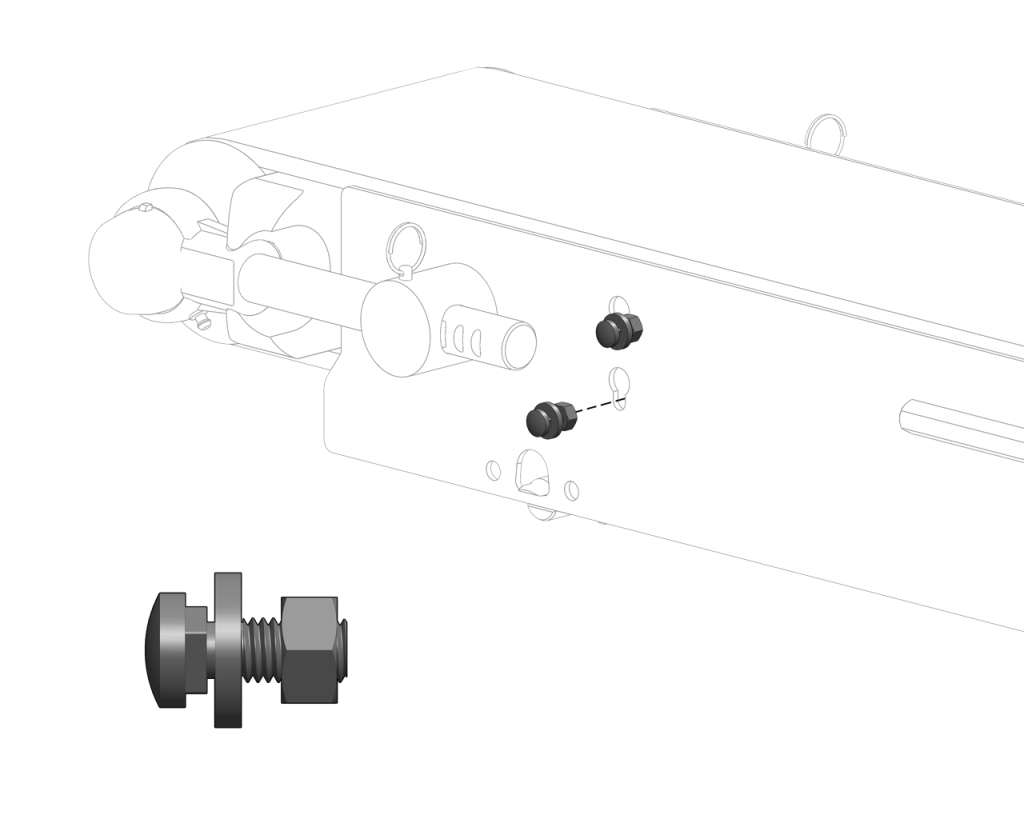

Steckplatz-Bolzen

• Befestigungsmaterial aus Edelstahl
• M8-1,25, männlicher Befestigungsbolzen
• Zur Verwendung mit Dorner Steckplatz-System
• Beseitigt die Notwendigkeit, auf das Innere des Rahmens zuzugreifen
• 10-teiliges Paket













---

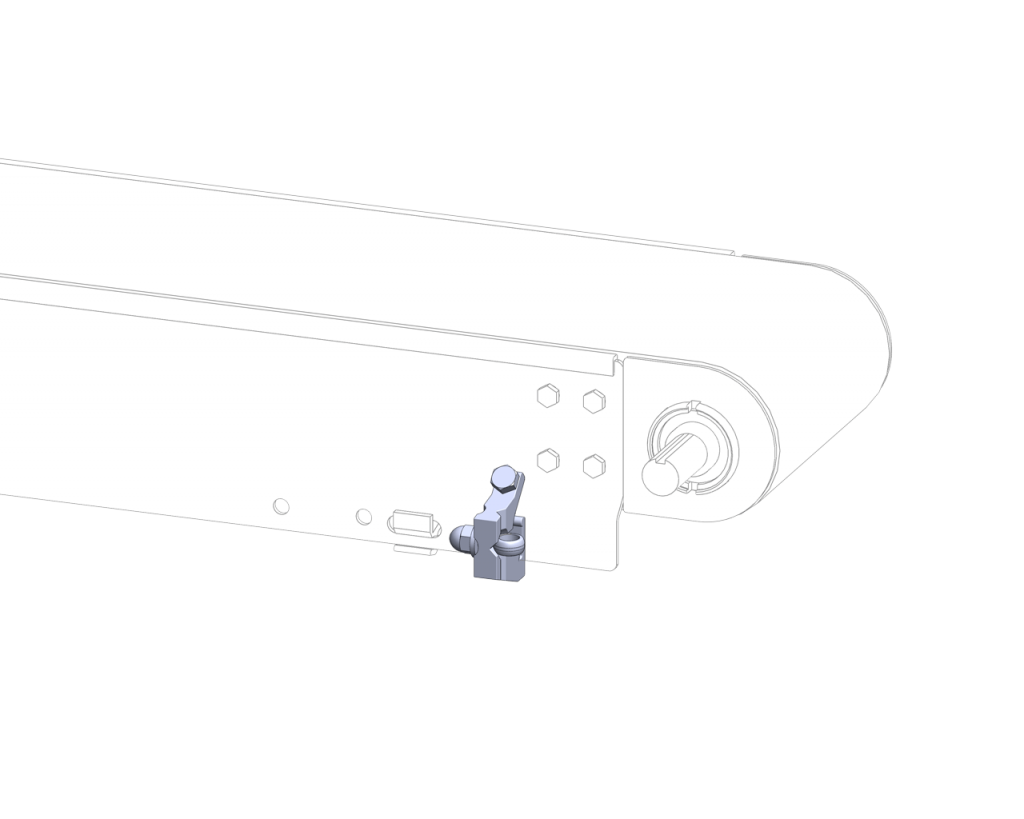

Zubehör – Montagebügel

• Montage-Zubehörteile für AquaPruf- und AquaGard-Förderer
• Montage-Zubehör ohne Rahmenmodifikationen
• Klemmen mit ½ Zoll (13 mm) Wellendurchmesser für einfache Montage von Zubehör
• Alle externen Komponenten sind aus der 300-Serie aus Edelstahl
• Über die Länge des Förderers einstellbar

Beinhaltet

• Alle Einstellschrauben befinden sich außerhalb der Lebensmittelzone
• Klemmring für ½ Zoll (13 mm) Welle mit rostfreier Hutmutter (½ Zoll (13 mm) Welle nicht enthalten)

---

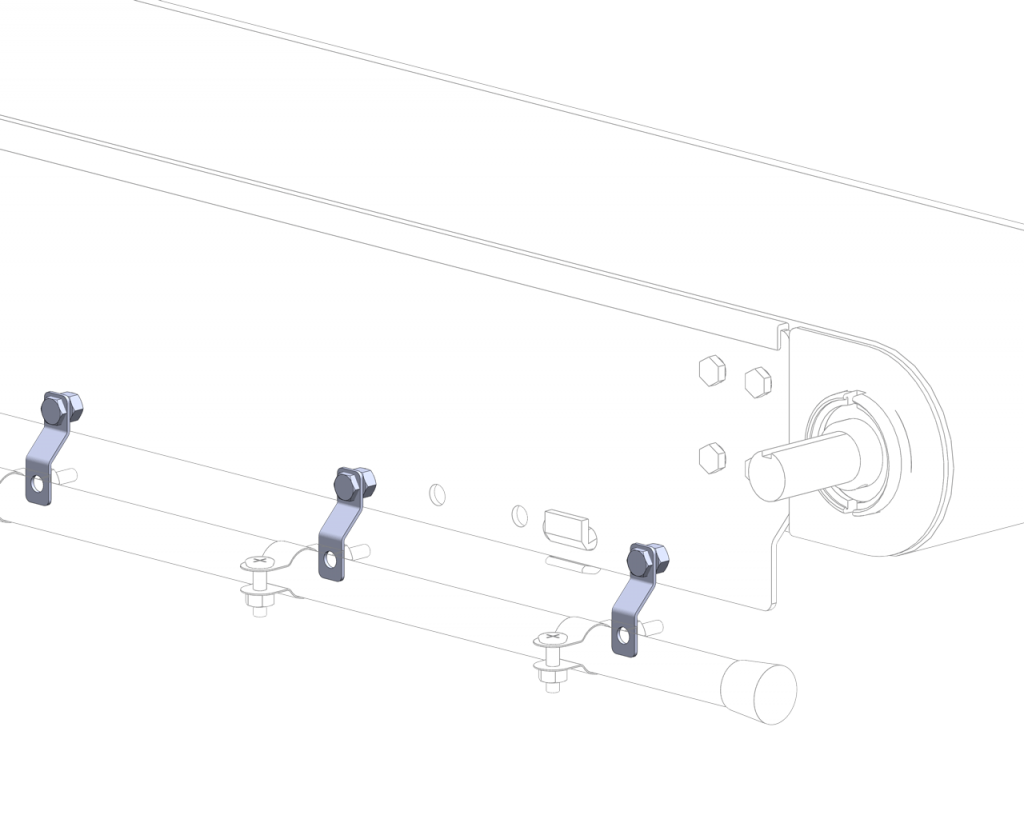

Befestigungsklammern für Elektrik/Luft

• Leichte Montageklammer für Drahtklemmen, Rohrschellen, Kabelbinder etc.
• Wird direkt an M8 Führungsbolzen und/oder unterem Rahmenrand montiert
• Kann innerhalb des Rahmens oder außerhalb des Rahmens montiert werden
• Offset zum Entfernen der Befestigungsschrauben
• 10-teiliges Paket
• Alle Klammern und Montagearten sind aus Edelstahl







---

Lichtschranken-Kits

Wählen Sie zwischen verschiedenen Lichtschranken und Montagekits aus.

• Montieren von Lichtschranken an AquaPruf- und AquaGard-Förderern
• Befestigen von Halterung oder Zubehör ohne Rahmenmodifikationen
• Alle externen Komponenten sind aus der 300-Serie aus Edelstahl
• Über die Länge des Förderers einstellbar
• Alle Einstellschrauben befinden sich außerhalb der Lebensmittelzone
• Passt auf jede 18 mm-Walze oder spitzmontierte Lichtschranke







---

Auffangwannen

Technische Daten

• Breiten: 6 Zoll (152 mm) bis 60 Zoll (1,524 mm) erhältlich in 2 Zoll (51 mm) Inkrementen
• Längen: 24 Zoll (610 mm) bis 999 Zoll (25,375 mm) erhältlich in 1 Zoll (25 mm) Inkrementen, maximum Abschnittslängen von 118 Zoll (2,997 mm)

Produktmerkmale

• Auffangwannen für alle AquaPruf und AquaGard Förderbänder
• Werkzeugloses Haken-Design für schnelles Entfernen und schnelle Reinigung
• Bietet ein 2 Zoll (51 mm) Fenster für den Reinigungszugang ohne Entfernung
• Alle Wannen sind an allen Seiten mit einer 1 Zoll (13 mm) Sicherheitsrand ausgestattet
• Alle externen Komponenten sind aus der 300-Serie aus Edelstahl
• Alle Einstellschrauben befinden sich außerhalb der Lebensmittelzone
• Über die Länge des Förderers einstellbar
• Kontaktieren Sie das Werk für zusätzliche Optionen

---

Zulaufrutsche

Technische Daten

• Breiten: 6 Zoll (152 mm) bis 24 Zoll (610 mm) erhältlich in 2 Zoll (51 mm) Inkrementen
• Längen: 24 Zoll (610 mm) bis 72 Zoll (1,829 mm) erhältlich in 1 Zoll (25 mm) Inkrementen
• Winkel: 5° bis 60° in 5° Inkrementen

Produktmerkmale

• Schüttgutumschlag-Optionen für alle AquaPruf- und AquaGard-Förderer
• Rutsche/Trichter kann ohne Modifikationen an Förderbändern montiert werden
• Werkzeuglose Scharnierkonstruktion für schnellen Zugriff auf das Förderband für schnelle Reinigung
• Alle externen Komponenten sind aus der 300-Serie aus Edelstahl
• Über die Länge des Förderers einstellbar
• Alle Einstellschrauben befinden sich außerhalb der Lebensmittelzone

---

Abgewinkelter Trichter

Produktmerkmale

• Schüttgutumschlag-Optionen für alle AquaPruf- und AquaGard-Förderer
• Rutsche/Trichter kann ohne Modifikationen an Förderbändern montiert werden
• Werkzeuglose Scharnierkonstruktion für schnellen Zugriff auf das Förderband für schnelle Reinigung
• Alle externen Komponenten sind aus der 300-Serie aus Edelstahl
• Über die Länge des Förderers einstellbar
• Alle Einstellschrauben befinden sich außerhalb der Lebensmittelzone

Technische Daten

• Breiten: 6 Zoll (152 mm) bis 24 Zoll (610 mm) erhältlich in 2 Zoll (51 mm) Inkrementen
• Längen: 24 Zoll (610 mm) bis 72 Zoll (1,829 mm) erhältlich in 1 Zoll (25 mm) Inkrementen
• Winkel: 5° bis 60° in 5° Inkrementen
