GAL-25-VUA Plochý pásový dopravník

Plochý pásový dopravník GAL-25-VUA má po celé své délce nastavitelný spodní pohon.
Svým extrémně malým vratným válcem o průměru pouhých 30 mm na obou koncích pásového dopravníku je vhodný zejména pro přepravu malých dílů, které se musí přemístit z jedoho pásového dopravníku na druhý.

Až do šířky pásu 200 mm je také k dostání jako magnetický běžící pásový dopravník. Přitom je magnetický rám, ne však pás.

Také hnací a vratné válce nejsou magnetické.

Všestraně použitelný dopravník GAL-25-VUA má extrémně torzně tuhý TorsioDur rám.

Je k dostání ve standardních velikostech a zformovaný pro specifická řešení problémů. Na 25 mm vysokém rámu lze upevnit na obou stranách a po celé délce další příslušenství posuvnými elementy M-6.

Až do šířky pásuâš 400 mm a délky 1.500 mm, je vybaven sklopným sloupovým stojanem s hliníkovou základní deskou. Pro větší šířky pásu a delší provedení je pásový dopravník vybaven hliníkovými dvojitými stojany.

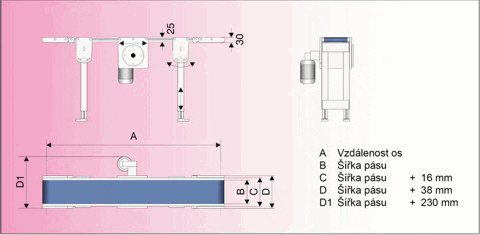

Technické údaje a příslušenství

Å ířky pásu:
60, 100, 150, 200, 250, 300, 350, 400, 450, 500, 550 a 600 mm.

Vzdálenosti os / délky:
od 500 do 6.000 mm. Jsou možné všechny délky mezi těmito rozměry.

Pohon při konstantní rychlosti pásu:
v = cca. 4,0 / 7,3 / 11,0 / 14,7 / 22,0 nebo 31,4 m/min. Jiné rychlosti pásu na vyžádání. Připojení pro 220/240 – 380/415 V, 50 Hz.
Druh ochrany IP 54. Tento pohon lze dodat včetně přípojné vidlice s motorovým jističem vč.
nouzového vypnutí a 2 metry dlouhého síťového vedení se zástrčkou CEE.
Druh ochrany IP 54.

Pohon při plynulé regulaci rychlosti pásu:
v = cca. 1,6-5,6 / 2,9-10,3 / 4,4-15,4 / 5,9-20,5 / 8,8-30,8 nebo 12,6-44,0 m/minutu.
Jiné rychlosti pásu na vyžádání.  Dodání se uskuteční s připojeným digitálním regulátorem
frekvence, včetně přípojné vidlice pro 230 V, 50 Hz.
Druh ochrany IP 65.

Uspořádání převodového motoru:
Převodový motor je umístěn na boku a lze jej plynule posunovat po celé délce pásového dopravníku.

Celkové zatížení pásu:
Standardně 30 kg. Vyšší hmotnosti jsou možné po konzultaci
