GES-80 Plochý pásový dopravník


Převodový motor lze otáčet kolem jeho upevnění v krocích po 90°.

Pro splnění vysokých hygienických požadavků, je možné vybavit plochý pásový dopravník z ušlechtilé oceli GES-80 rychločistící klapkou pro snadné čištění pod pásem.

Také patentovaný stavěcí mechanismus na hnacím a vratném válci, který je zapouzdřen zvenčí a nachází se uvnitř konstrukčních komponentů, zaručuje snadé čištění a nízkou poruchovost. Proto je obzvláště vhodný pro použití v potravinářském, farmaceutickém a chemickém průmyslu.

Tento velmi robustní pásový dopravník je k dodání ve standardních velikostech. Ale jak v délce, tak i šířce může být také vyroben dle rozměrů zákazníka. 80 mm vysoký rám má k upevnění příslušenství otvory, v odstupu 30 mm a o průměru 9 mm.

Standardně je dopravník GES-80 dimenzován pro hmotnosti do 70 kg. Na přání může být ale také vybaven takovým způsobem, že snadno přepraví 100 nebo 150 kg a více.

Až do délky pásu 2.500 mm. Jsou plánované dva dvojité stojany z ušlechtilé oceli – u delších pásových dopravníků přiměřeně víc.

Dvojité stojany jsou plynule výškově nastavitelné a otočné.

Technické údaje a příslušenství

Å ířky pásu:
200, 300, 400, 500, 600, 700, 800, 900 a 1.000 mm. Jiné šířky jsou možné na vyžádání.

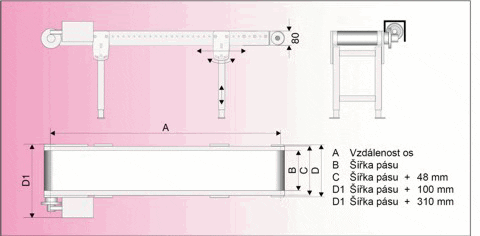

Vzdálenosti os / délky:
od 750 do 18.000 mm. Jsou možné všechny délky mezi těmito rozměry.

Pohon při konstantní rychlosti pásu:
v = cca. 6,1 / 11,4 / 17,1 / 22,8 / 34,2 nebo 48,8 m/min.
Jiné rychlosti pásu na vyžádání. Připojení pro 220/240 – 380/415 V, 50 Hz.
Druh ochrany IP 65. Tento pohon lze dodat včetně přípojné vidlice s motorovým jističem vč.
nouzového vypnutí a 2 metry dlouhého síťového vedení se zástrčkou CEE pro 380 V.
Druh ochrany IP 65.

Pohon při plynulé regulaci rychlosti pásu:
v = cca. 2,4-8,5 / 4,6-16,0 / 6,8-23,9 / 9,1-31,9 / 13,7-47,9 nebo 19,5-68,4 m/min.
Jiné rychlosti pásu na vyžádání. Dodání se uskuteční s připojeným digitálním regulátorem
frekvence, včetně přípojné vidlice pro 230 V, 50 Hz. Druh ochrany IP 65.

Uspořádání převodového motoru:
Převodový motor lze uspořádat tahem ze strany, vlevo nebo vpravo a je možné jej otáčet v krocích po 90°.

Celkové zatížení pásu:
Standardně 70 kg. Vyšší hmotnosti jsou možné po konzultaci.
