GES-80-RDG Plochý pásový dopravník


Plochý pásový dopravník GES-80-RDG je vybaven článkovým pásem s kruhovým drátem. Je zvláště vhodný pro dopravu velmi horkých částí.

Patentovaný přestavitelný mechanizmus na hnacím a vratném válci, které jsou zvenčí zapouzdřeny do vnitřku součásti, zaručuje snadné čištění a nízkou poruchovost. Proto je obzvláště vhodný pro použití v potravinářském, farmaceutickém a chemickém průmyslu.

Vybaven naším standardním článkovým pásem z ušlechtilé oceli je pásový dopravník GES-80-RDG k dispozici v šířkách od 100 do 400 mm dokonce během 24 hodin.
80mm vysoký rám z ušlechtilé oceli má pro umístění příslušenství v odstupu 30 mm otvory o průměru 9 mm. Tak lze pásový dopravník GES-80-RDG flexibilně přizpůsobit různým případům použití.

V případě délky pásového dopravníku do 1.500 mm a šířky do 400 mm lze pásový dopravník GES-80-RDG použít se sloupovým stojanem H z ušlechtilé oceli.

Å irší a delší provedení pásového dopravníku GES-80-RDG jsou vybavena příslušným počtem ocelových dvojitých stojanů.

Všechny systémy stojanů jsou plynule výškově nastavitelné a mají svislé zasunutí.

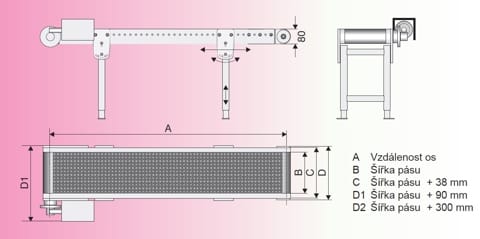

Technické údaje a příslušenství

Å ířky pásu: 100, 200, 300 a 400 mm. Jiné šířky jsou možné na vyžádání.

Osová vzdálenost / délka: od 750 do 6.000 mm. Jsou možné všechny délky mezi těmito rozměry.

Pohon při konstantní rychlosti pásu:
v = cca. 6,1 / 11,4 / 17,1 / 22,8 / 34,2 nebo 48,8 m/min.
Jiné rychlosti pásu na vyžádání.
Připojení pro 220/240 – 380/415 V, 50 Hz. Druh ochrany IP 65.
Tento pohon lze dodat včetně přípojné vidlice s motorovým jističem vč. nouzového vypnutí a
2 metry dlouhého síťového vedení se zástrčkou CEE pro 380 V. Druh ochrany IP 65.

Pohon při plynulé regulaci rychlosti pásu:
v = cca. 2,4-8,5 / 4,6-16,0 / 6,8-23,9 / 9,1-31,9 / 13,7-47,9 nebo 19,5-68,4 m/min.
Jiné rychlosti pásu na vyžádání.
Dodání se uskuteční s připojeným digitálním regulátorem frekvence, včetně přípojné vidlice pro
230 V, 50 Hz. Druh ochrany IP 65.

Uspořádání převodového motoru: Převodový motor lze uspořádat tahem ze strany, vlevo
nebo vpravo a je možné jej otáčet v krocích po 90°.

Celkové zatížení pásu: Standardně 70 kg. Vyšší hmotnosti jsou možné po konzultaci.
