GAL-60-M Plaski przenosnik tasmowy

GAL-60-M to płaski przenośnik taśmowy, w którym taśma ma kształt rynny. Dlatego też transportowane produkty utrzymywane są na środku taśmy.

Przenośnik jest szczególnie przydatny do transportowania mniejszych materiałów luzem.

GAL-60-M ma bardzo wytrzymałą ramę TorsioDur. Wzdłuż jej boków biegną profilowane rowki, w których mocowane są bloki ślizgowe M8, służące do montażu akcesoriów. GAL-60-M można przystosować do różnych zastosowań.

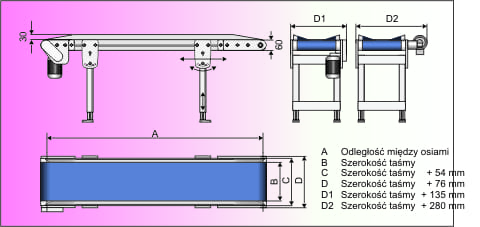

Model pokazany na ilustracji wyposażony jest w ruchomą podstawę w kształcie H. Podstawa taka jest odpowiednia dla modeli o długości taśmy do 1.500 mm i szerokości do 400 mm. Umożliwia pochylenie podajnika pod niewielkim kątem. W przypadku urządzeń dłuższych i szerszych, należy stosować podwójne wsporniki, jak pokazany na stronie 11.

Specyfikacja techniczna i akcesoria

Szerokości taśmy:
200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750 lub 800 mm.

Odległość pomiędzy osiami / długość:
500 do 6.000 mm. Dostępne są również długości pośrednie.

Napęd ze stałą prędkością przesuwu taśmy:
v = ok. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 lub 36,6 metrów/min.
Inne prędkości dostępne są na żądanie. Podłączenie do sieci 220/240 – 380/415 V, 50 Hz. Typ ochrony IP 54. Napęd może być dostarczony z wyłącznikiem zabezpieczającym silnik. Wyposażony on jest w przewód o długości 2 metrów, wtyk CEE. Typ ochrony IP 54.

Napęd z regulowaną prędkością przesuwu taśmy:
v = ok. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 lub 14,6-51,3 metrów/min.
Inne prędkości dostępne są na żądanie. Napęd dostarczany jest wraz z falownikiem, gotowym do podłączenia do sieci 240 V 50 Hz. Typ ochrony IP 65. Falownik wyposażony jest w cyfrowy wyłącznik zabezpieczający silnik.

Położenie silnika z przekładnią:
Poniżej taśmy lub z boku, z prawej lub lewej strony.

Łączne obciążenie taśmy:
Standardowo 50 kg. Na żądanie możliwe jest zwiększenie obciążalności.
