GAL-60-M Plana bandtransportör


GAL-60-M är en plan bandtransportör på vilken bandet löper i en ränna. Därigenom hålls materialet som transporteras i mitten på bandet.

Denna transportör är speciellt lämplig för mindre bulkmaterial.

GAL-60-M har en extremt stadig TorsioDur stomme. På stommens sidor finns det profilspår i vilka M8 gejdskor är isatta för att montera tillbehör i. Därigenom kan GAL-60-M anpassas för olika slags applikationer.

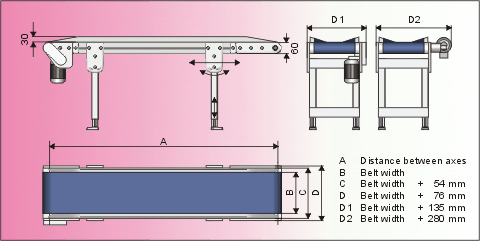

Modellen som visas i bilden är försedd med ett flyttbart H-format stativ. Dessa stativ passar för modeller med en längd upp till 1500 mm och en bredd på 400 mm samt tillåter även en lutning för bandtransportören för att kunna sträcka sig över mindre stigningar. Dubbla stativ ska användas för längre och bredare band.

Tekniska data och tillbehör

Bandbredder:
200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750 och 800 mm.

Avstånd mellan axlar/längd:
500 till 6000 mm. Alla längder däremellan är möjliga.

Drivenhet med konstant bandhastighet:
v = ca. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 eller 36,6 m/min.
Andra bandhastigheter finns att få på begäran. Spänningskälla ska vara 220/240 – 380/415 V, 50 Hz. Kapslingsklass IP 54. Denna drivenhet kan levereras tillsammans med en motorskyddsbrytare med ett inbyggt nödstopp. Den har en två meter lång nätkabel och CEE-plugg och har kapslingsklass IP54.

Drivenhet med steglöst reglerad bandhastighet:
v = ca. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 eller 14,6-51,3 m/min.
Andra bandhastigheter finns att få på begäran. Drivenheten är försedd med en frekvensregulator som är färdig för att anslutas till 240V 50 Hz och har kapslingsklass IP65. Frekvensregulatorn har en inbyggd digital motorskyddsbrytare.

Kuggväxelmotorns position:
Drar under bandet eller på dess sida, till vänster eller höger.

Total bandbelastning:
Standard är 50 kg. Högre belastningar finns att få på begäran.
