GAL-60-Z Z Formade Bandtransportör


GAL-60-Z, till skillnad från GAL-60-K på sida 43, har en tredje sektion i stommens övre ände. Den övre sektionen möjliggör horisontell leverans av gods även om det tidigare har lyfts.

Band försett med medbringare och fasta sidostyrningar passar den särskilt bra för större gods. För mindre och mer känsliga delar är det bättre att använda band med korrugerade sidolister, som visas på sida 49.

GAL-60-Z har en TorsioDur som är mycket torsionstålig. Den är 60 mm hög. Längs sidorna har den spår för gejdskor med M8-gängning, där ytterligare tillbehör enkelt kan monteras.

Både den horisontella och stigande sektionens längd kan justeras för att passa de specifika applikationerna. Likväl ska en total längd på fyra meter inte överskridas.

Den stigande sektionen kan justeras steglöst till en vinkel mellan 40 och 60° från underlaget.

För att enkelt mata gods på transportören är den i standardkonfiguration försedd med en mindre mottagningstratt. Tratten har en bakfallslucka gjord av bandmaterial för att säkerställa att medbringarna löper säkert genom tratten.

I den nedre horisontella sektion sitter små hjul monterade för att underlätta förflyttning av transportören. På den stigande sektionen kan ett dubbelt stativ användas, som det visas på bilden. Men det finns även möjlighet att använda ett H-format stativ med bromsade hjul.

Tekniska data och tillbehör

Bandbredder:
100, 150, 200, 250, 300, 350, 400, 450 eller 500 mm.

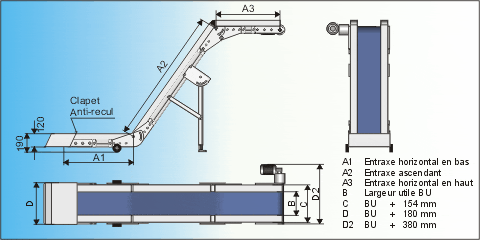

Stigande avstånd mellan axlar, A2: 500 till 3000 mm. Alla längder däremellan är möjliga.

Horisontellt avstånd upptill, A3: 500 till 3000 mm. Alla längder däremellan är möjliga.

Total längd A2 + A3:

Horisontellt avstånd nedtill, A1: 500 till 3000 mm. Alla längder däremellan är möjliga.

Stigande avstånd mellan axlar, A2: 500 till 3000 mm. Alla längder däremellan är möjliga.

Horisontellt avstånd upptill, A3: 500 till 3000 mm. Alla längder däremellan är möjliga.

Total längd A1 + A2 + A3: inte mer än 4000 mm.

Drivenhet med konstant bandhastighet:
v = ca. 4,6 / 8,5 / 12,8 / 17,1 / 25,6 eller 36,6 m/min.
Andra bandhastigheter finns att få på begäran. Spänningskälla ska vara 220/240 – 380/415 V, 50 Hz. Kapslingsklass IP 54. Denna drivenhet kan levereras tillsammans med en motorskyddsbrytare med ett inbyggt nödstopp. Den har en två meter lång nätkabel och CEE-plugg och har kapslingsklass IP54.

Drivenhet med steglöst reglerad bandhastighet:
v = ca. 1,8-6,4 / 3,4-12,0 / 5,1-17,9 / 6,8-23,9 / 10,3-35,9 eller 14,6-51,3 m/min.
Andra bandhastigheter finns att få på begäran. Drivenheten är försedd med en frekvensregulator som är färdig för att anslutas till 240V 50 Hz och har kapslingsklass IP65. Frekvensregulatorn har en inbyggd digital motorskyddsbrytare.

Kuggväxelmotorns position:
Drar bandet vid sidan, till vänster eller till höger.

Total bandbelastning:
Standard är 30 kg. Högre belastningar finns att få på begäran.
